Пульт керування кнопковий 'аварійний старт-стоп' ПКК 02.003


ПАСПОРТ
Пульт керування кнопковий 'аварійний старт-стоп' ПКК 02.003

Пульт керування кнопковий 'аварійний старт-стоп' ПКК 02.003

Пульт керування кнопковий 'аварійний старт-стоп' ПКК 02.003

Код: 02.003-ПКК

20 368грн.

ціна вказана з ПДВ

Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.

Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".

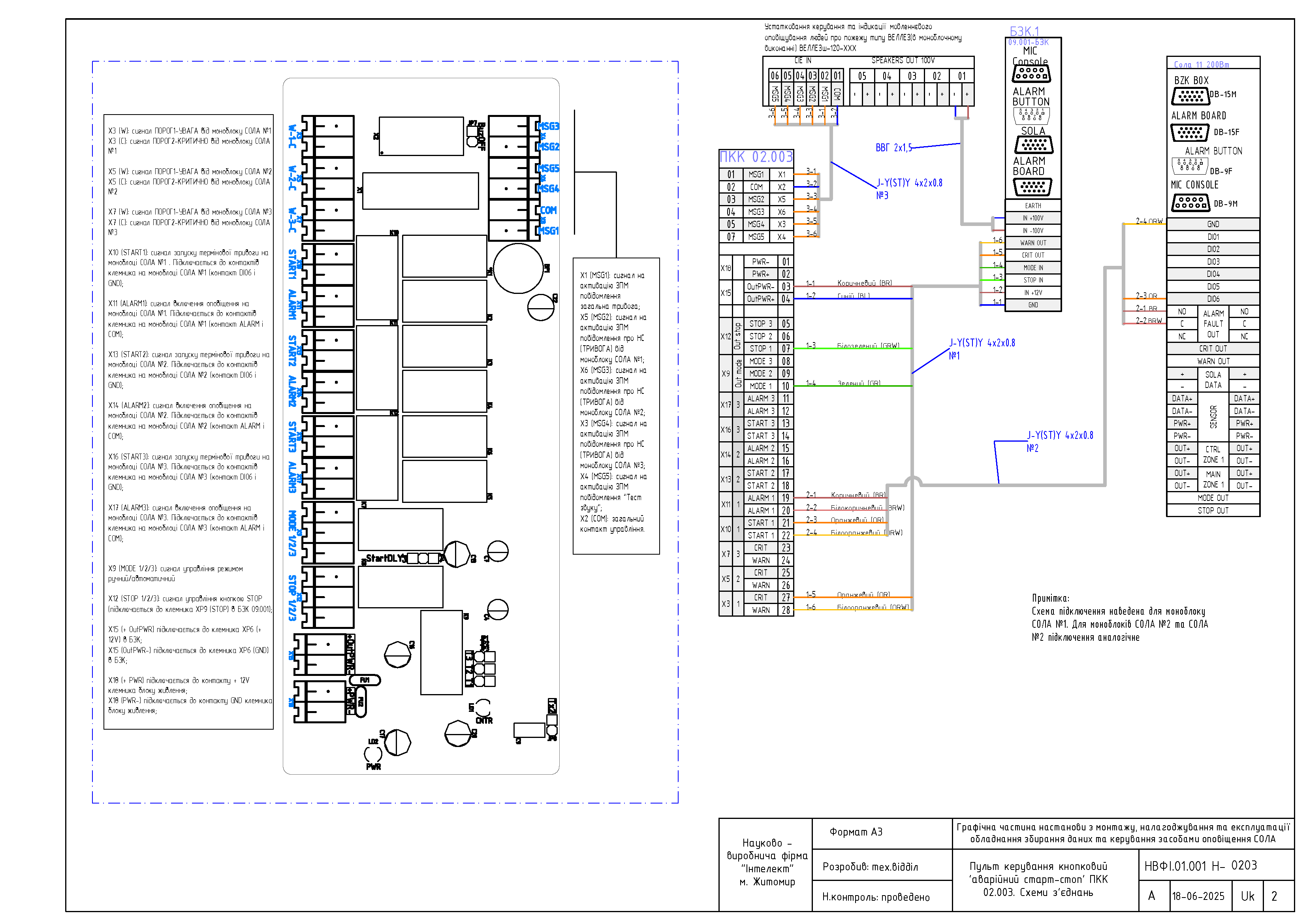

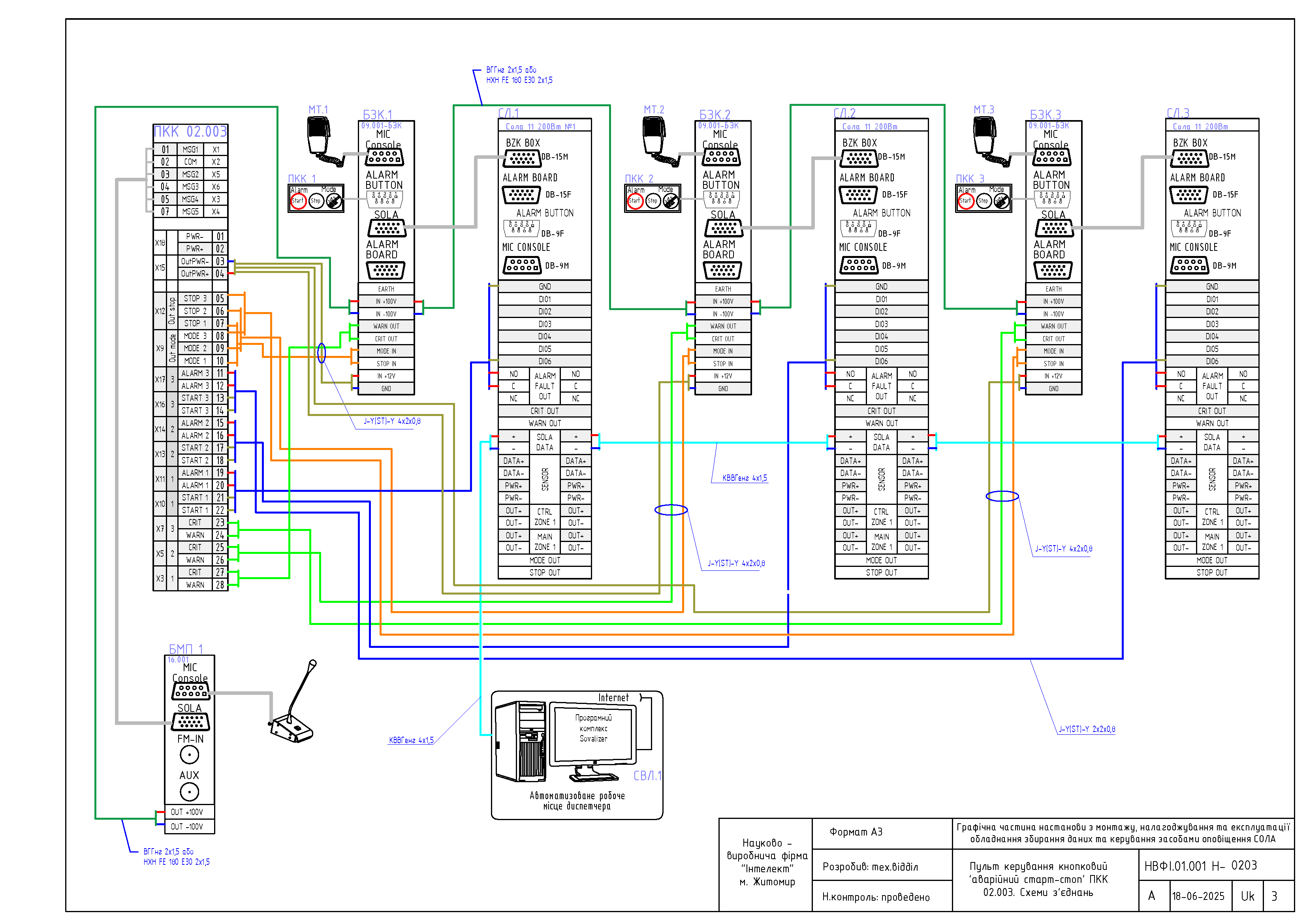

pdf Схеми підключення
pdf Паспорт Пульт керування кнопковий 'аварійний старт-стоп' ПКК 02.003
pdf Сертифікати та ліцензії

Посилання:

Технічні характеристики

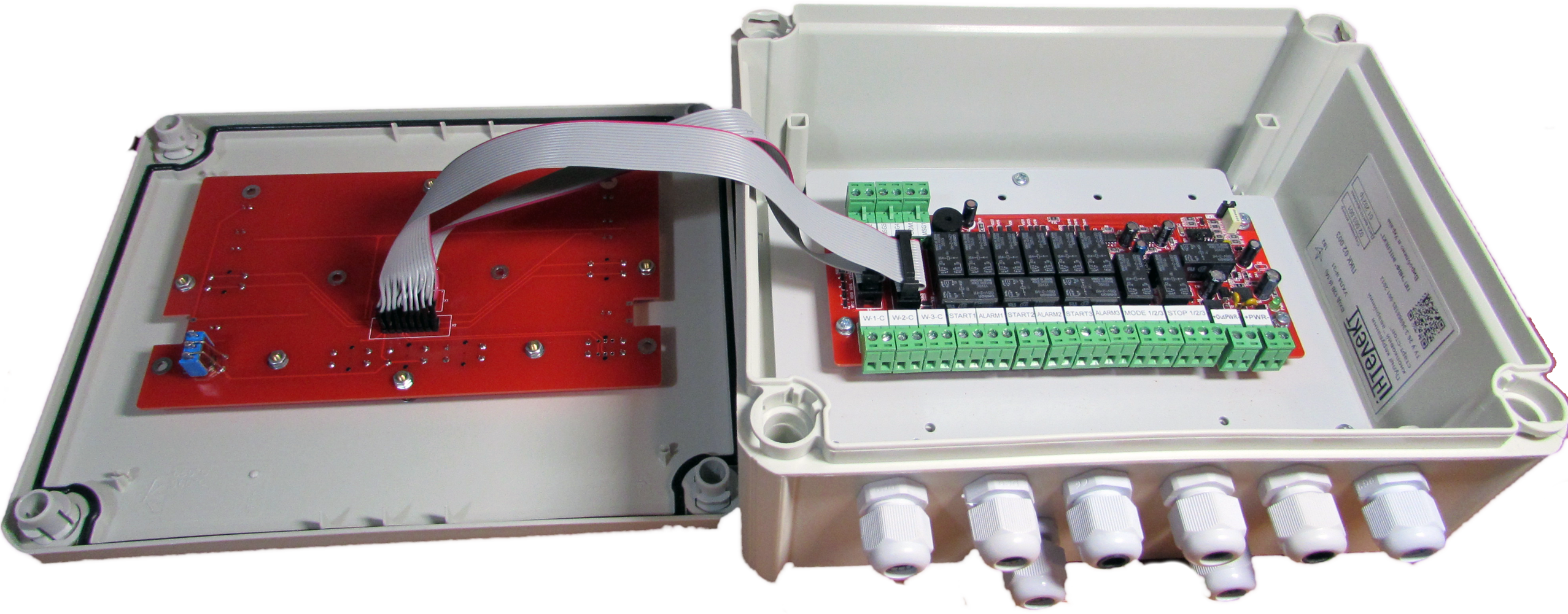

Корпус (тип 1) пластиковий ІР65(по замовленню)
Корпус (тип 2) металевий ІР31
Розміри, мм 200х155х80
Кількість моноблоків СОЛА, що можна підключати 3 шт.
Інтерфейс підключення до моноблоку СОЛА контакти БЗК 09.001 та контакти моноблоку СОЛА
Напруга живлення, В 12±20%
Максимальний струм споживання, мА 100
Робоча температура, °С 0…+50
Маса без упаковки не більше 2,6 кг

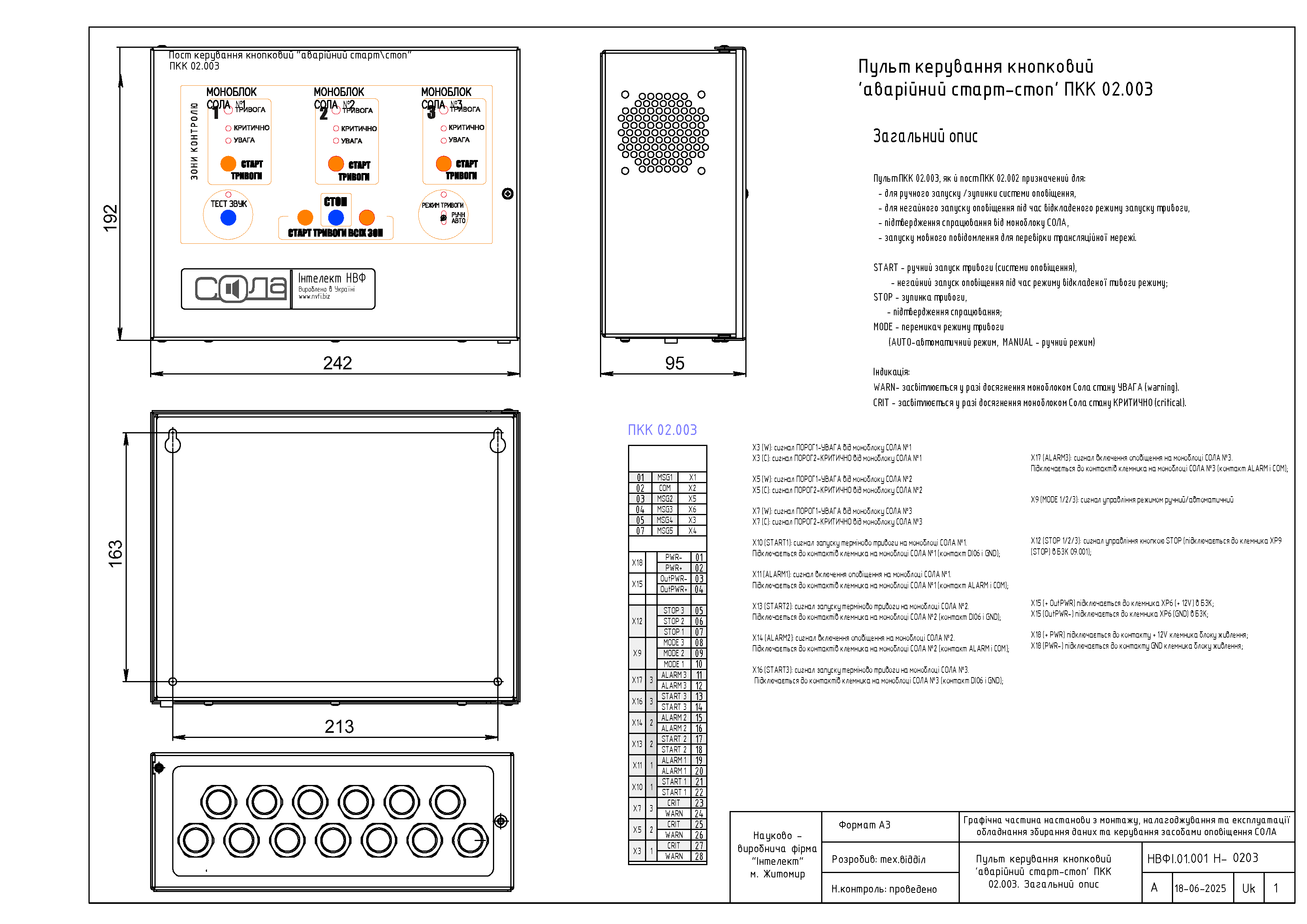

Загальний опис та вказівки щодо підключення

Пульт ПКК 02.003, як й пост ПКК 02.002 призначений для:

На відміну від ПКК 02.002 пульт ПКК 02.003 дозволяє керувати відразу трьома моноблоками СОЛА.

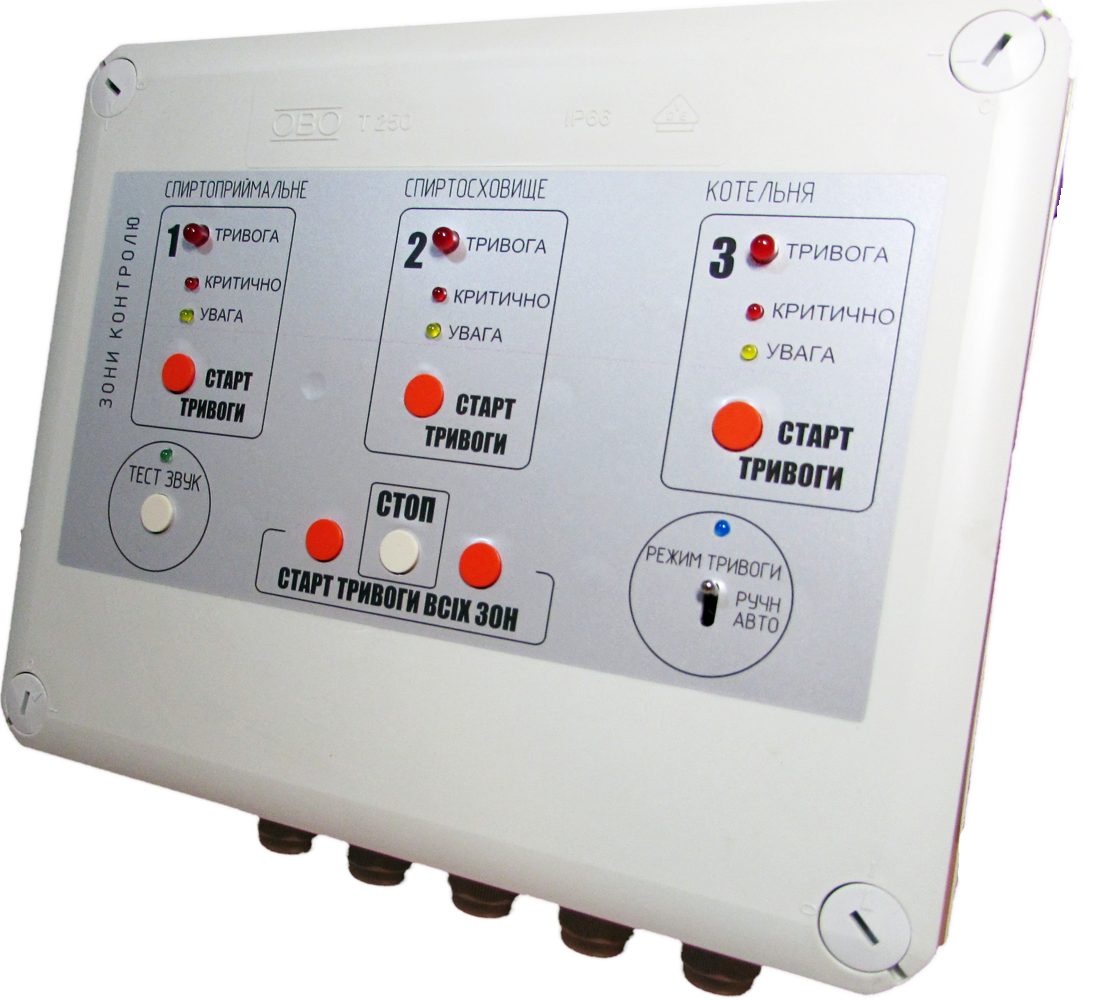

На передній панелі пульту розміщені індикатори та кнопки, що згруповані по зонам контролю (моноблокам СОЛА).

Перемикання режиму тривоги моноблоків

Для включення ручного режиму тривоги всіх моноблоків СОЛА встановити перемикач РЕЖИМ ТРИВОГИ(ALARM MODE) вгору, при цьому включиться синій світлодіод. Для включення автоматичного режиму встановити перемикач в нижнє положення.

Тест звуку

Для включення тесту звуку натиснути кнопку СТОП(STOP), потім кнопку ТЕСТ ЗВУК(SND TEST), включиться зелений світлодіод, після цього кнопку СТОП(STOP) відпустити. Для виключення тесту звуку натиснути кнопку СТОП(STOP), зелений світлодіод при цьому вимикається.

Запуск тривоги

Для запуску тривоги на одному моноблоку СОЛА необхідно натиснути і утримувати кнопку СТАРТ ТРИВОГИx, де х - номер моноблоку СОЛА на якому необхідно запустити на тривогу. Червоний світлодіод ТРИВОГА(ALARM)x при цьому почне блимати. Приблизно через 10 секунд (або час, що виставлено джамперами) світлодіод ТРИВОГА почне світити постійно і буде запущена тривога, після цього кнопку СТАРТ ТРИВОГИ(START ALARM) можна відпустити. Для виключення тривоги необхідно натиснути і утримувати кнопку СТОП(STOP) поки відповідний світлодіод не вимкнеться.

Для запуску тривоги на всіх моноблоках СОЛА одночасно необхідно натиснути і утримувати дві червоні кнопки СТАРТ ТРИВОГИ ВСІХ ЗОН(START ALL). Алгоритм роботи кнопок і індикація такий же, як і при запуску/зупинці тривоги на одному моноблоку СОЛА.

Індикація порогів УВАГА(WARN) та КРИТИЧНО(CRIT).

Для індикації порогів на кожному моноблоку СОЛА служать світлодіоди УВАГА(WARN) (жовтий) і КРИТИЧНО(CRIT) (червоний). Для скидання індикації порогів необхідно натиснути і утримувати кнопку СТОП(STOP), поки відповідний світлодіод не вимкнеться.

Підключення до блоку живлення та моноблоків СОЛА

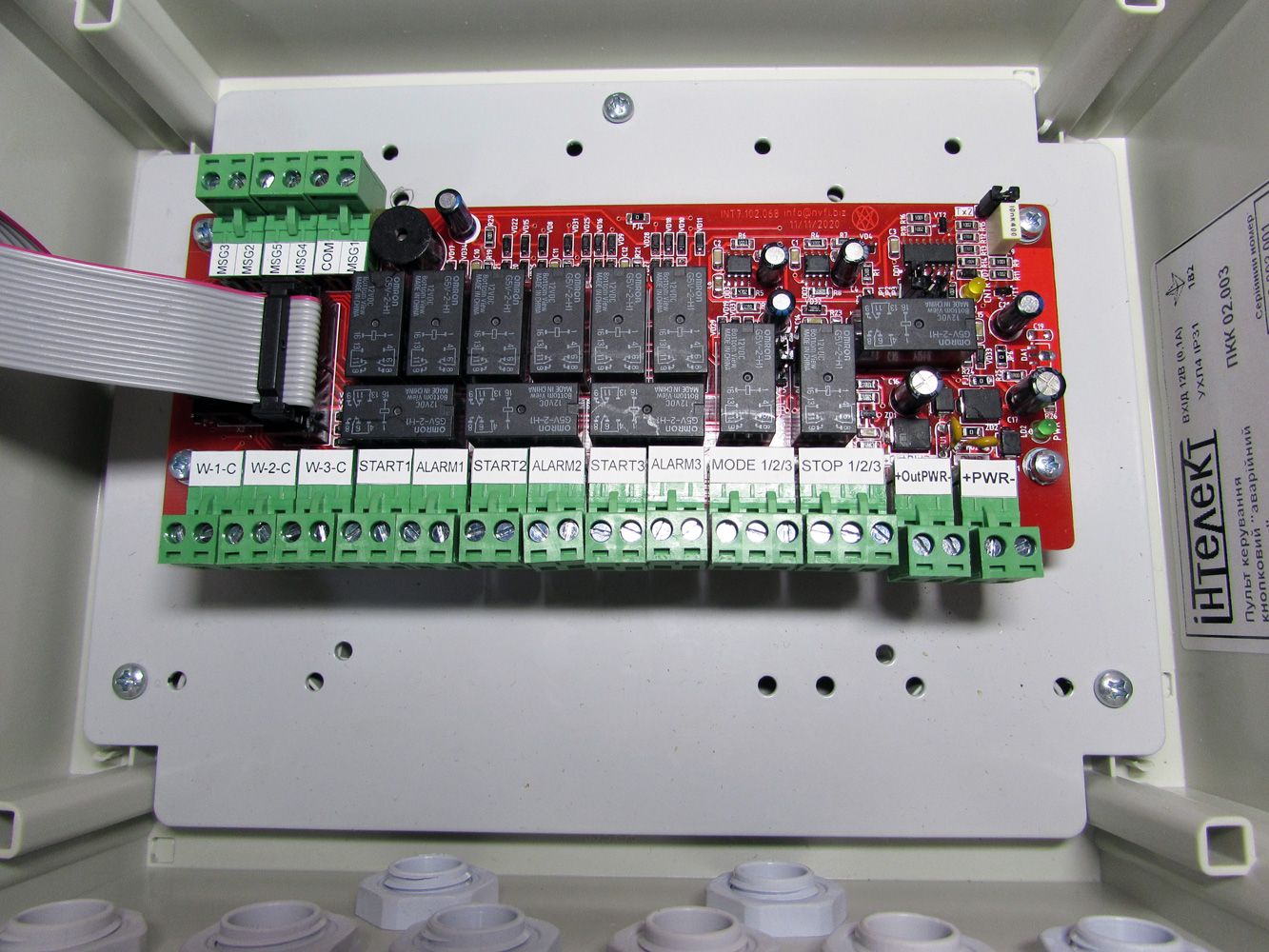

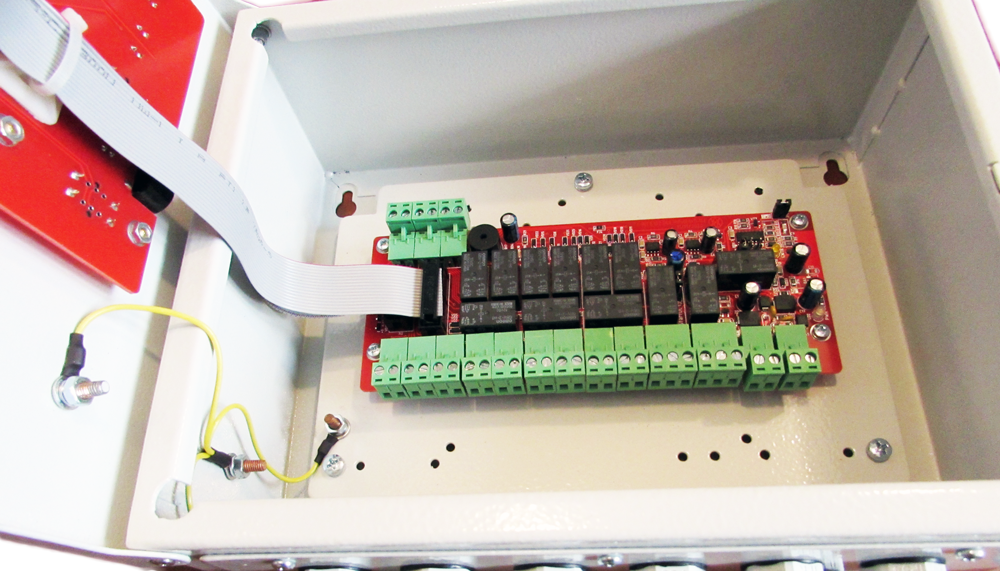

Для підключення використовуються гвинтові клемні з'єднання. Зовнішній вигляд друкованої плати показаний на малюнку 2:

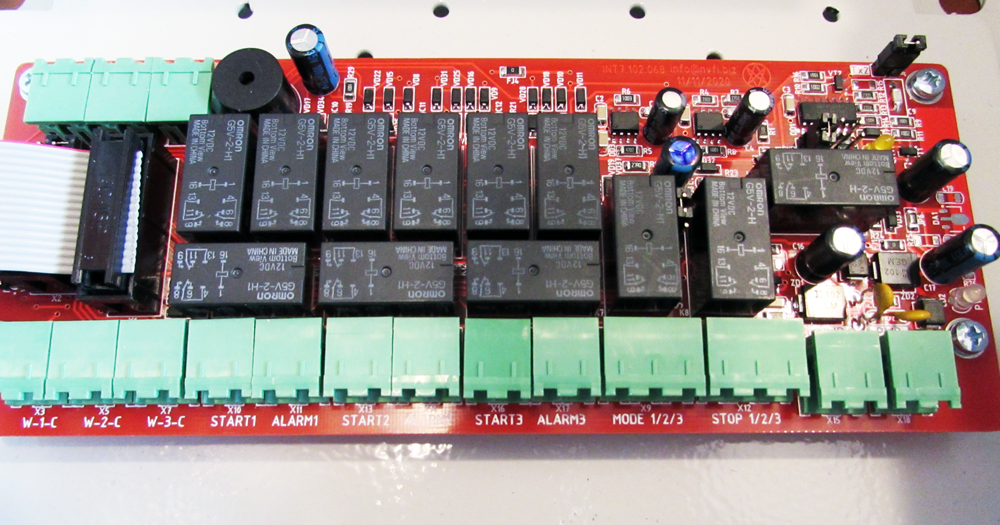

Мал.2 Зовнішній вигляд друкованої плати ПКК 02.003

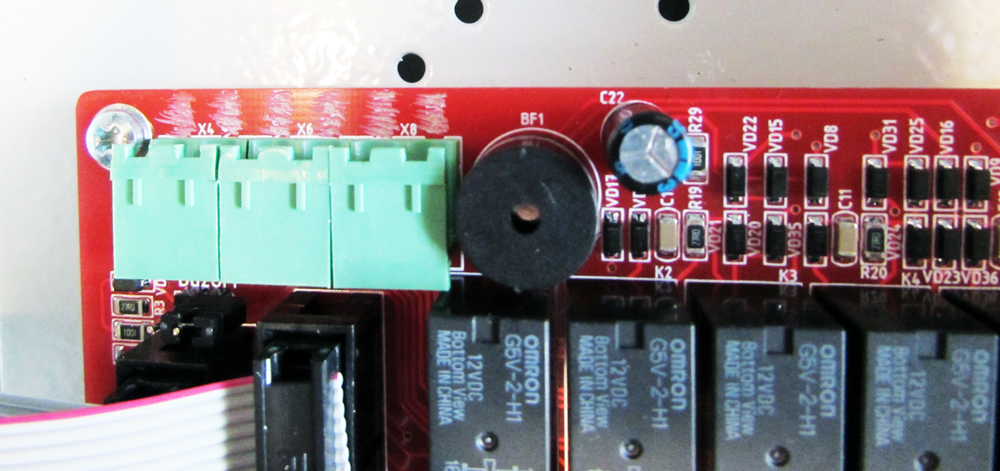

Клемники сигналів управління зовнішнім модулем повідомлень (ЗПМ) наприклад, Веллез, IPA Audio тощо:

Клемники Х3, Х5, Х7 - сигнали спрацьовування ПОРОГ1-УВАГА (WARN) і ПОРОГ2-КРИТИЧНО (CRIT):

Клемники Х9, Х12 - сигнали управління режимом тривоги та кнопкою СТОП(STOP):

Клемник Х15 - живлення БЗК 09.001:

Клемник Х18 - живлення пульта:

Клемники Х10, Х11, Х13, Х14, Х16, Х17 - сигнали запуску термінової тривоги і включення оповіщення на моноблоках Сола:

Умови експлуатування

Обладнання розраховане на безперервну цілодобову роботу в умовах макрокліматичного району з помірним та холодним кліматом, категорія розміщення - приміщення з кондиціонованим або частково кондиціонованим повітрям без безпосереднього впливу сонячних променів, опадів, вітру, піску й пилу, відсутності конденсації вологи (умови УХЛ4 за ДСТУ 8216:2015 ), у т.ч.:

  • змінах температури повітря від +1 °С до +35 °С;
  • відносної вологості не більше 60 % при температурі +20°С;
  • атмосферному тиску від 84 до 107 кПа (від 630 до 800 мм рт.ст.).
Конструкція обладнання не передбачає його експлуатацію в умовах впливу агресивних середовищ і у вибухонебезпечних зонах.

Вимоги безпеки, вимоги охорони довкілля, утилізація

Клас захисту від ураження електричним струмом I за ДСТУ IEC 60065. Виріб має робочу ізоляцію та затискач для заземлення.

Виріб необхідно встановлюватися поза межами вибухонебезпечних зон

Для забезпечення параметрів мікроклімату приміщення, де встановлюється обладнання, повинне бути обладнане опаленням, природною та штучною вентиляцією відповідно до вимог ДБН В.2.5-67, ДСТУ Б А.3.2-12.

При експлуатації обладнання необхідно керуватися "Правилами безпечної експлуатації електроустановок споживачів".

Експлуатація повинна виконуватися кваліфікованими фахівцями із технічного персоналу, що пройшли навчання.


Приміщення, у якому передбачається експлуатувати обладнання, повинно бути обладнано захисним заземленням, і забезпечувати нормальний вентиляційний режим роботи. Не встановлюйте обладнання поблизу опалювальних приладів, батарей, труб. Щоб уникнути перегріву, не встановлюйте обладнання в закритих об'ємах, не закривайте вентиляційні отвори на його корпусі.

Утилізацію виробу необхідно проводити у відповідності з правилами про утилізацію відходів електричного та електронного устаткування країни експлуатації.

У разі, якщо обладнання, що живиться від мережі 220В

Увага! Будьте обережні!

У обладнанні використовується небезпечна для життя напруга 220 В. Щоб уникнути ураження електричним струмом, КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ використовувати обладнання із відкритими дверцятами або без заземлення!

До роботи з монтажу, встановлення, перевірки, обслуговування обладнання повинні допускатися особи, що мають кваліфікаційну групу по ТБ не нижче III на напругу до 1000В.

Всі монтажні роботи й роботи, пов'язані з усуненням несправностей, повинні проводитися тільки після відключення обладнання від мережі живлення й відключення акумуляторів.

Стежте за станом зовнішніх сполучних кабелів, оберігайте обладнання від механічних ударів. Не допускайте проникнення усередину рідин.

Не застосовуйте як запобіжники сурогатні вставки, а також запобіжники, номінальне значення й тип яких не передбачені маркуванням.

Підключати до обладнання джерела сигналу й подавати на них живлючу напругу допускається тільки при виключеному обладнанні.

Гарантійні зобов'язання

Виробник гарантує працездатність обладнання СОЛА при дотриманні власником умов транспортування, зберігання, монтування, налагоджування та експлуатування, викладених у настанові НВФІ.01.001 Н (доступна на сайті www.nvfi.biz)

Гарантійний строк експлуатації обладнання становить 12 місяців від дня впровадження в експлуатацію, але не може перевищувати більше ніж 24 місяців від дати продажу кінцевому споживачу, що вказується у паспорті на обладнання, та 30 місяців з дати виготовлення. Протягом гарантійного терміну споживач має право на безкоштовний ремонт обладнання.

В поняття гарантійного (безкоштовного) ремонту не входять операції пов’язані з:

  • переконфігурацією (внесення змін або заміна програмного забезпечення) обладнання;
  • монтажем/демонтажем обладнання;
  • доставкою (транспортуванням, пересилкою) обладнання з/до підприємства-виробника;
  • виконання операцій технічного обслуговування;
  • заміною запобіжників, SIM-карт, SD-карт пам’яті,акумуляторних батарей та інших елементів, заміна яких передбачена настановою НВФІ.01.001 Н.
Гарантійні зобов’язання не розповсюджується на таки випадки (далі негарантійні) :
  • при механічних ушкодження або дії агресивних речовин на обладнання або його частини;
  • внесення технічних змін у обладнання, а також інших дій користувача, сторонніх осіб, що не мають повноважень на проведення ремонту;
  • у разі дії атмосферних розрядів чи перевантажень в мережі живлення.
Гарантійний ремонт виконується тільки підприємством - виробником.

Підприємство-виробник залишає за собою право вносити зміни в конструкцію обладнання, що не погіршують технічні й споживчі характеристики.

При укладанні договору сервісного обслуговування з підприємство-виробником або з спеціалізованою організацією, що має сертифікат підприємства-виробника, гарантійний термін може бути продовжений до п’яти (5) років, про що необхідно зазначати в договорі сервісного обслуговування.

Транспортування та зберігання

Транспортування й зберігання обладнання повинне проводитися відповідно до вимог ДСТУ 8216:2015.

Умови транспортування повинні відповідати:

  • у частині впливу кліматичних факторів зовнішнього середовища: групі 3 (Ж3);
  • у частині впливу механічних факторів: групі C.

Виріб може транспортуватися в критих транспортних засобах всіх видів, включаючи герметичні відсіки повітряного транспорту, за умови дотримання вимог, які встановлені маніпуляційними знаками, що нанесені на транспортну тару, згідно правил перевезення вантажів, встановлених на конкретних видах транспорту

Умови зберігання обладнання у частині впливу кліматичних факторів повинні відповідати групі 2(З) за ДСТУ 8216:2015. Кількість рядів складування виробів по висоті не повинне перевищувати трьох.

Монтаж, налагоджування та експлуатація

Монтаж, налагоджування та технічне обслуговування обладнання проводиться тільки спеціалізованими організаціями у відповідності до НВФІ.01.001 Н Настанова з монтажу, налагоджування та експлуатації обладнання збирання даних та керування засобами оповіщення СОЛА.

Експлуатація повинна виконуватися кваліфікованими фахівцями із технічного персоналу, що пройшли навчання.

Свідчення про приймання та пакування

Пульт керування кнопковий 'аварійний старт-стоп' ПКК 02.003 зав.№ ________________________ ______________________ - обладнання виготовлене, прийняте та упаковане відповідно до обов'язкових вимог державних стандартів, технічної документації та визнане придатним до експлуатації.



Підпис відповідальної особи ______________________________

Дата продажу ___________
