ПАСПОРТ

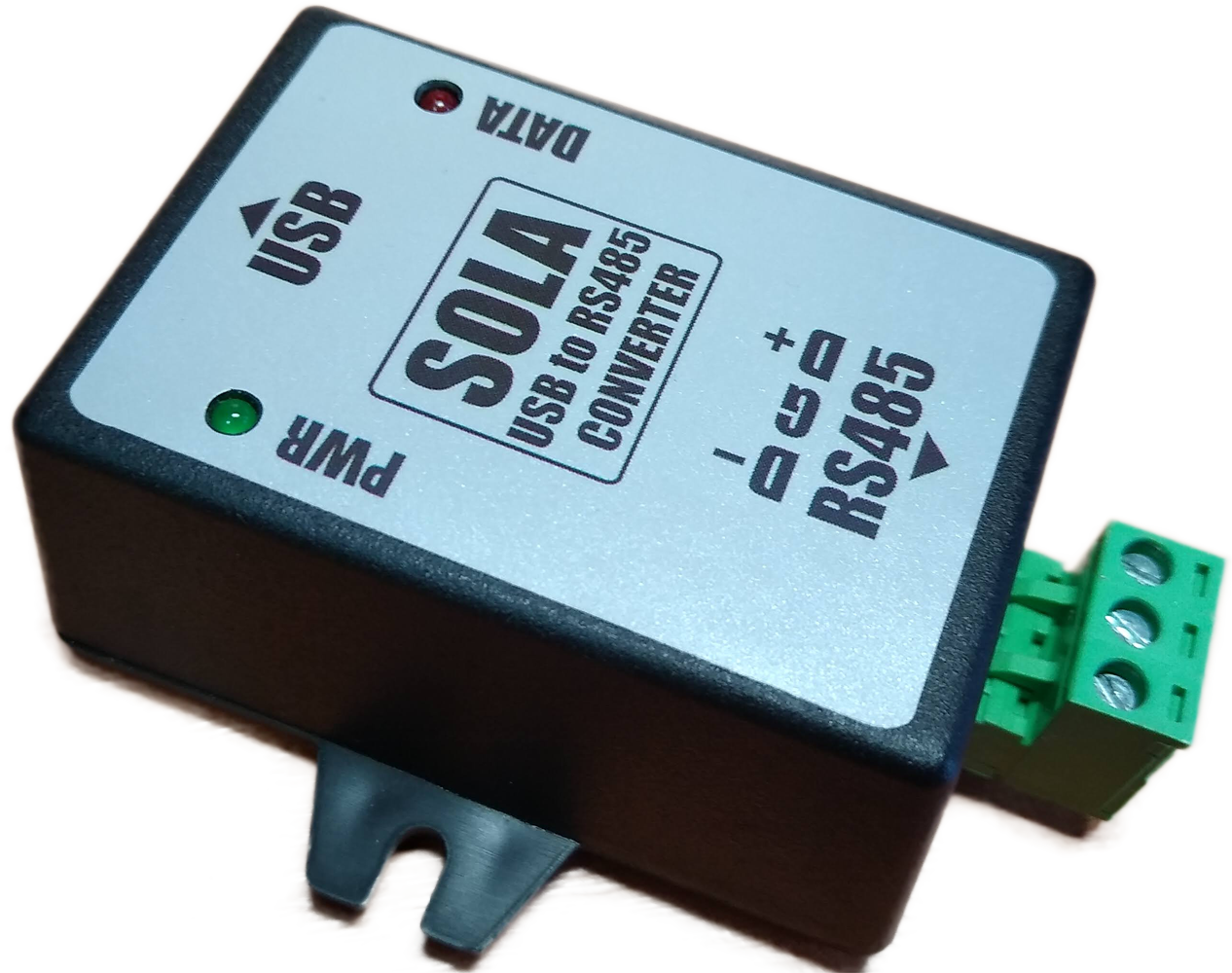

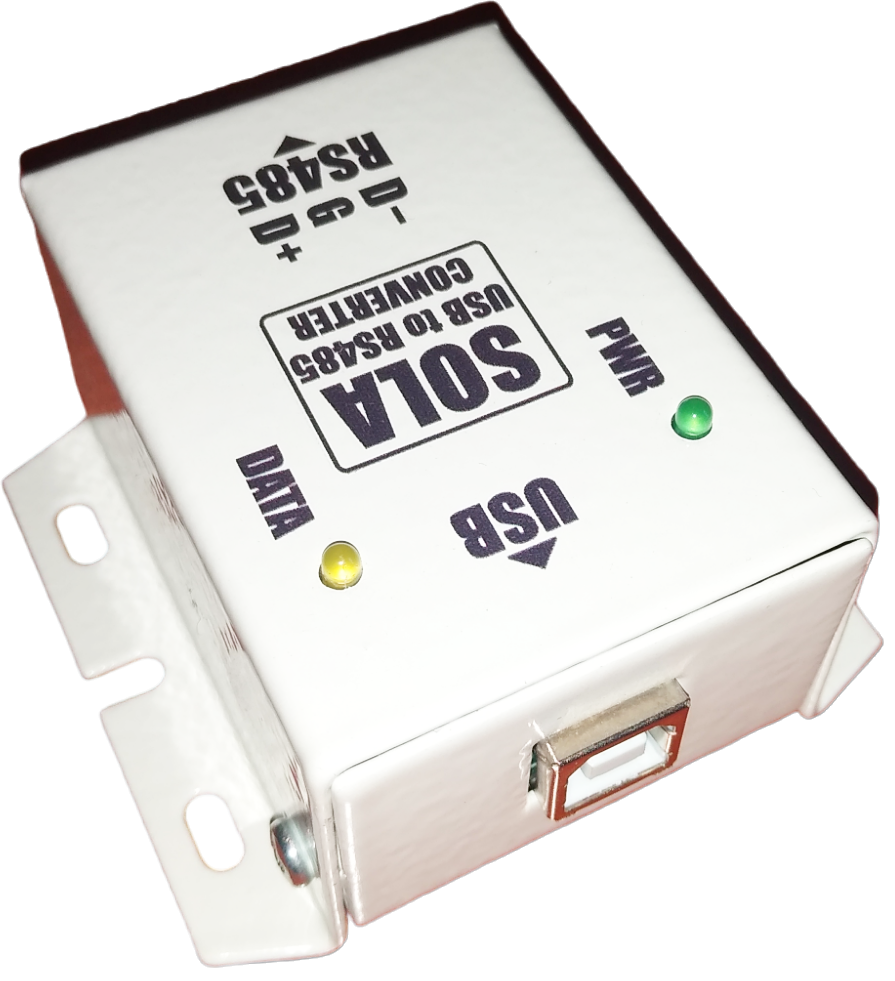

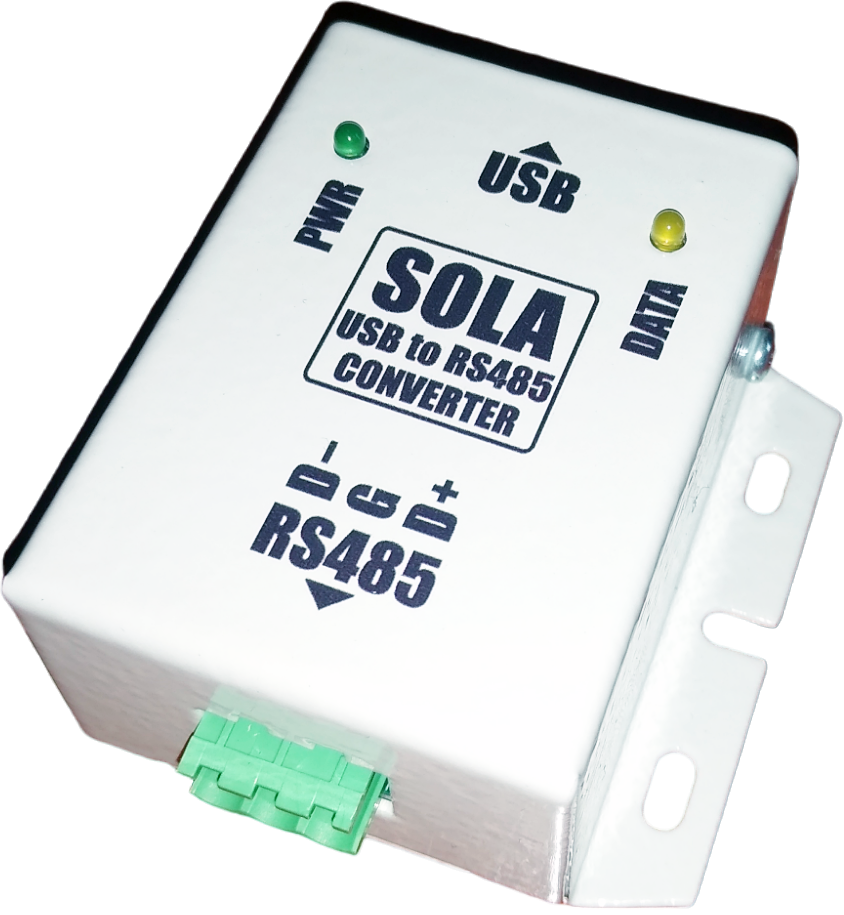

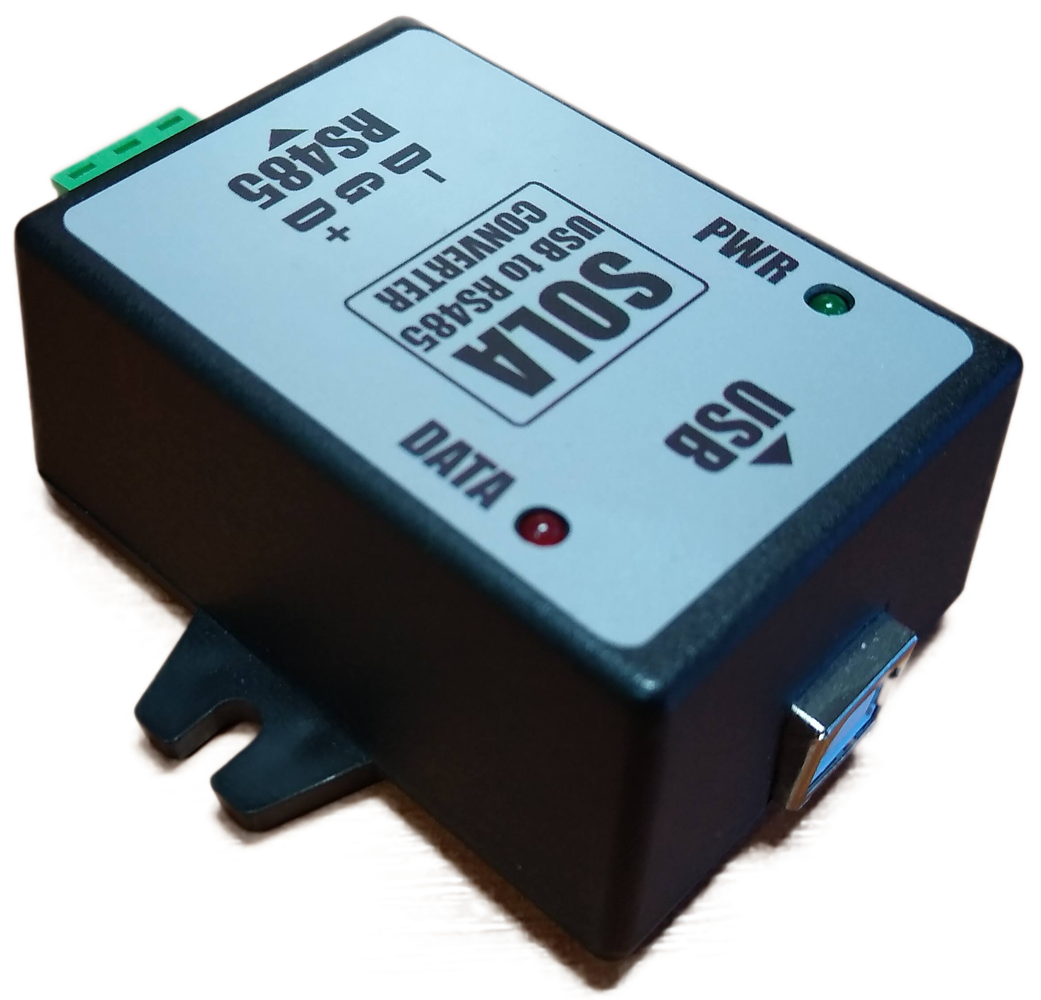

Модуль INT.a027a конвертор USB to RS485

Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.

Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".

Технічні характеристики

Напруга живлення, В:	5 (від шини USB)
Струм, не більше, мА:	25
Інтерфейс для зв'язку	RS485
Температурний режим роботи, град .:
в комерційному виконанні	0 ... + 50
в промисловому виконанні	-40 ... + 75

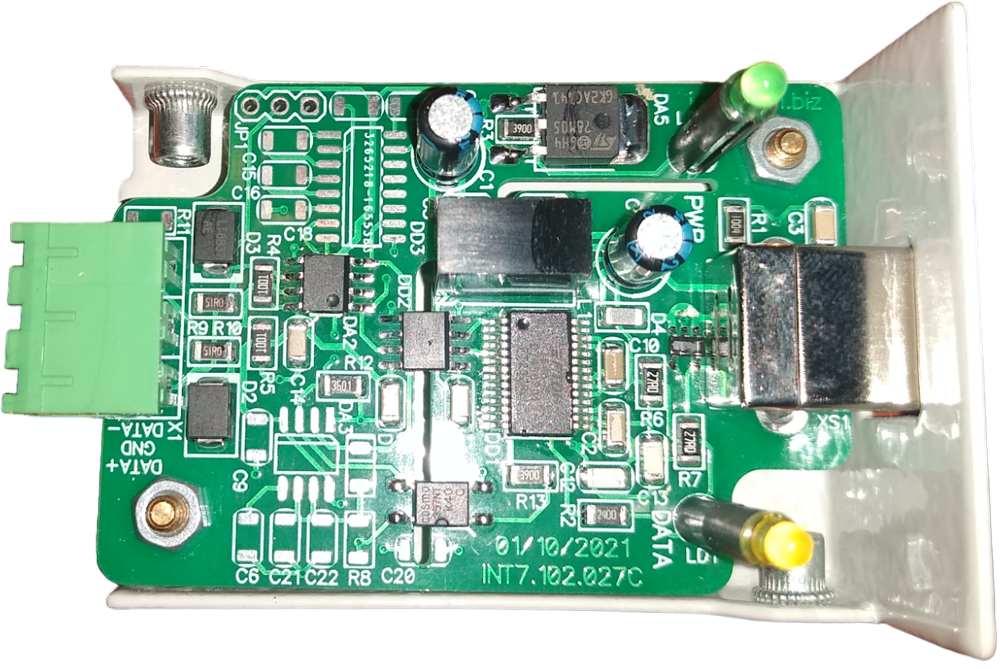

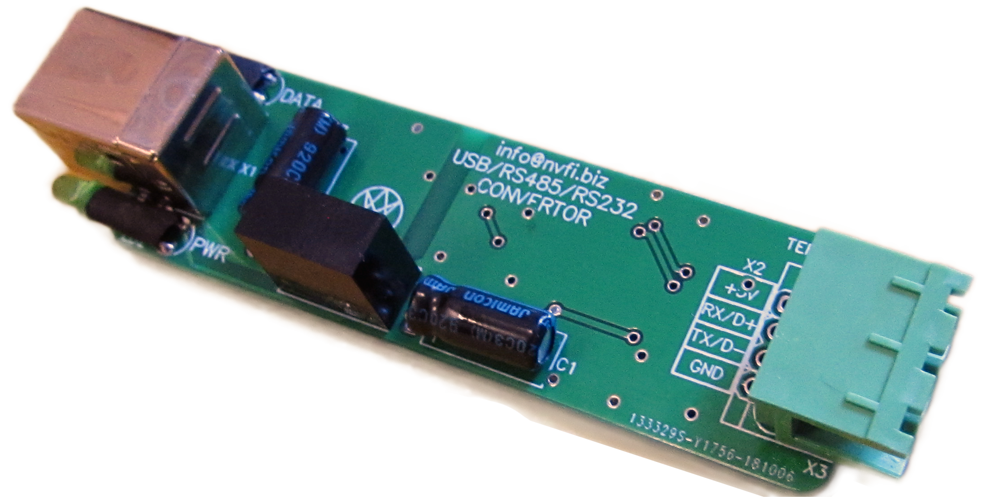

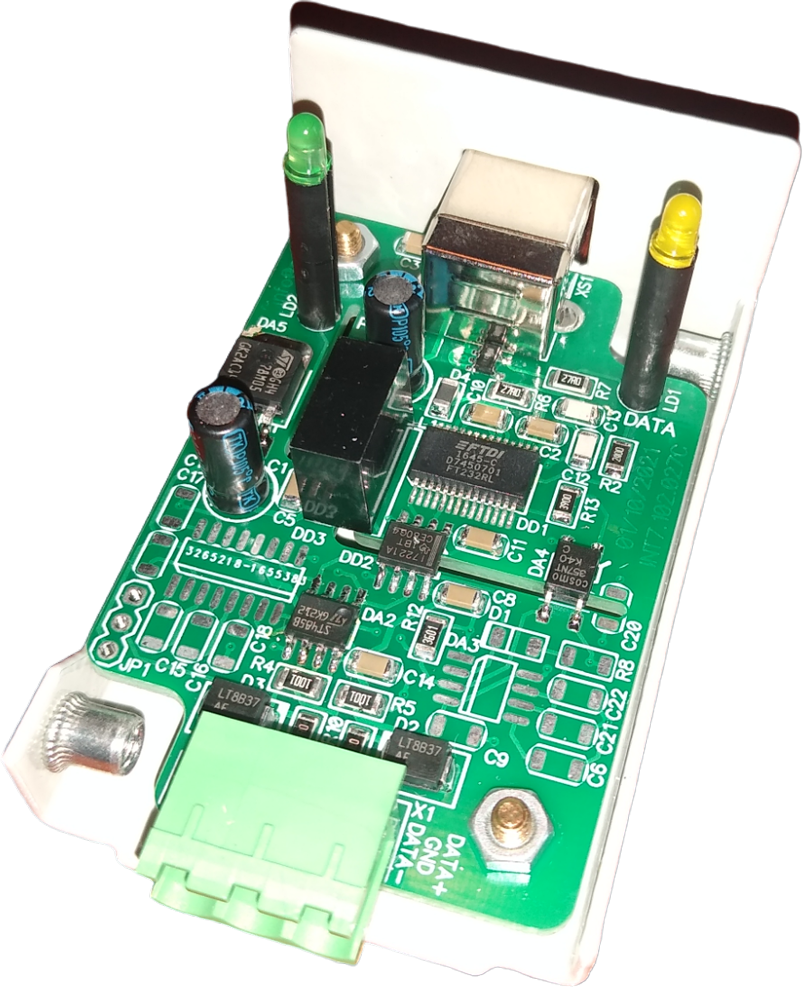

Розмір друкованої плати, мм:	21х70

Загальний опис та вказівки щодо підключення

Конвертор USB / RS485 призначений для використання спільно з персональним комп'ютером і служить для організації шини RS485. На персональному комп'ютері створюється віртуальний COM порт, з яким працює СОВАЛАЙЗЕР.

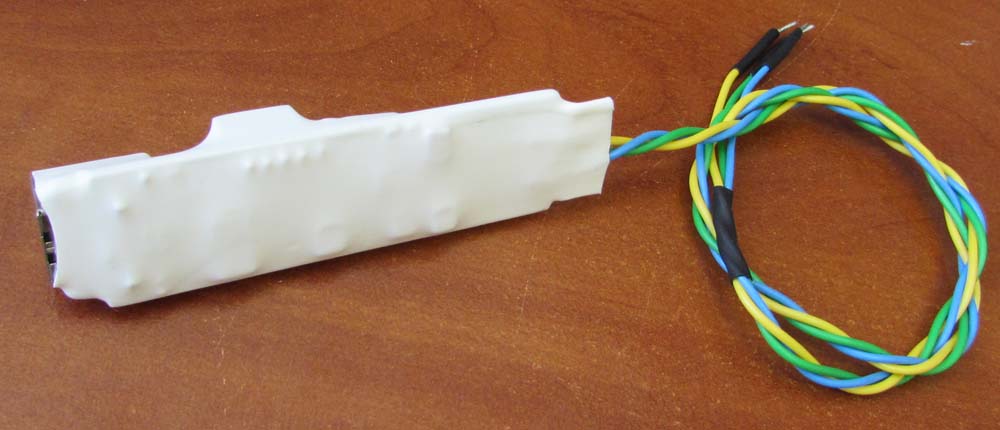

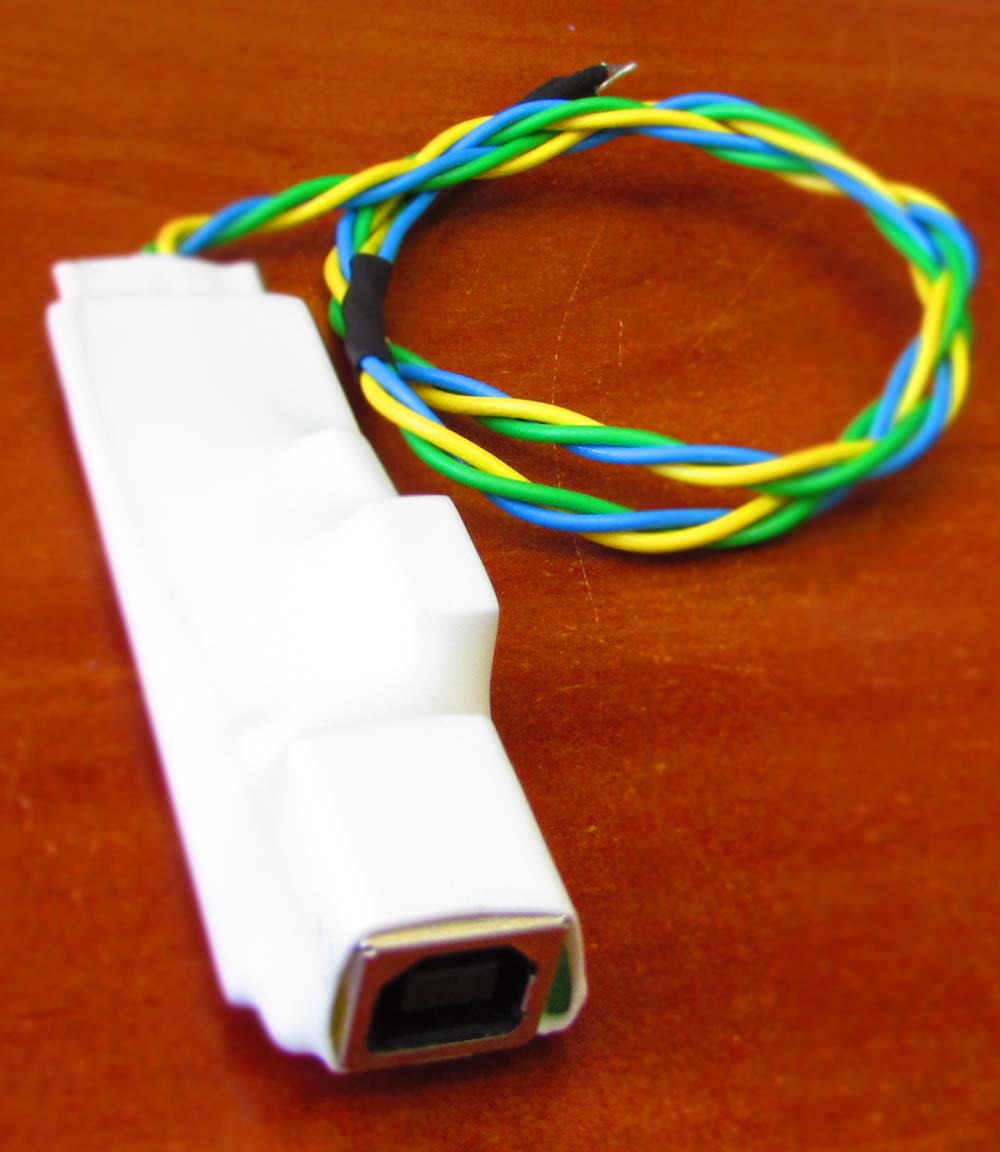

Підключення лінії RS485: A+ (sola data +) (жовтий), B- (sola data-) (зелений), com (синій)

Виявлення та усунення несправностей

Можливі причини помилки Совалайзера "COM port error: PurgeCommm function failed on COM1"

Як показано на фото вище, після помилки у СОВАЛАЙЗЕР з'являється діалогове вікно про помилку "COM port error: PurgeCommm function failed on COM1". Причина помилки порту в тому, що система Windows на постійно чи короткочасно втрачає зв'язок з COM-портом, наприклад, COM1 по-замовченню для Совалайзер.

Перевірити правильність підключення конвертора

Перевірити правильність підключення згідно схеми підключення, у тому числі наявність проводу, що з'єднує GND(землю). Також пересвідчитися, що все електрообладнання системи, що монтується, під'єднане до контуру заземлення.

Перевірити роботу конвертора при включеній лінії SOLA DATA

COM-порт може зникати в двох випадках:

якщо відключити usb шнур комп'ютер-конвертор,
або якщо виникають завади (ці завади можуть спричиняти збої роботи конвертора чи usb-порта комп'ютера) на лініях моноблоку СОЛА, наприклад, лінії SOLA DATA, лінії датчиків SENSOR DATA/PWR, лініях оповіщення тощо.
