Модуль INT.a024 повідомлень двійний


ПАСПОРТ
Модуль INT.a024 повідомлень двійний

Модуль INT.a024 повідомлень двійний

Код: INT.a024

Ціну уточнюйте

Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.

Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".

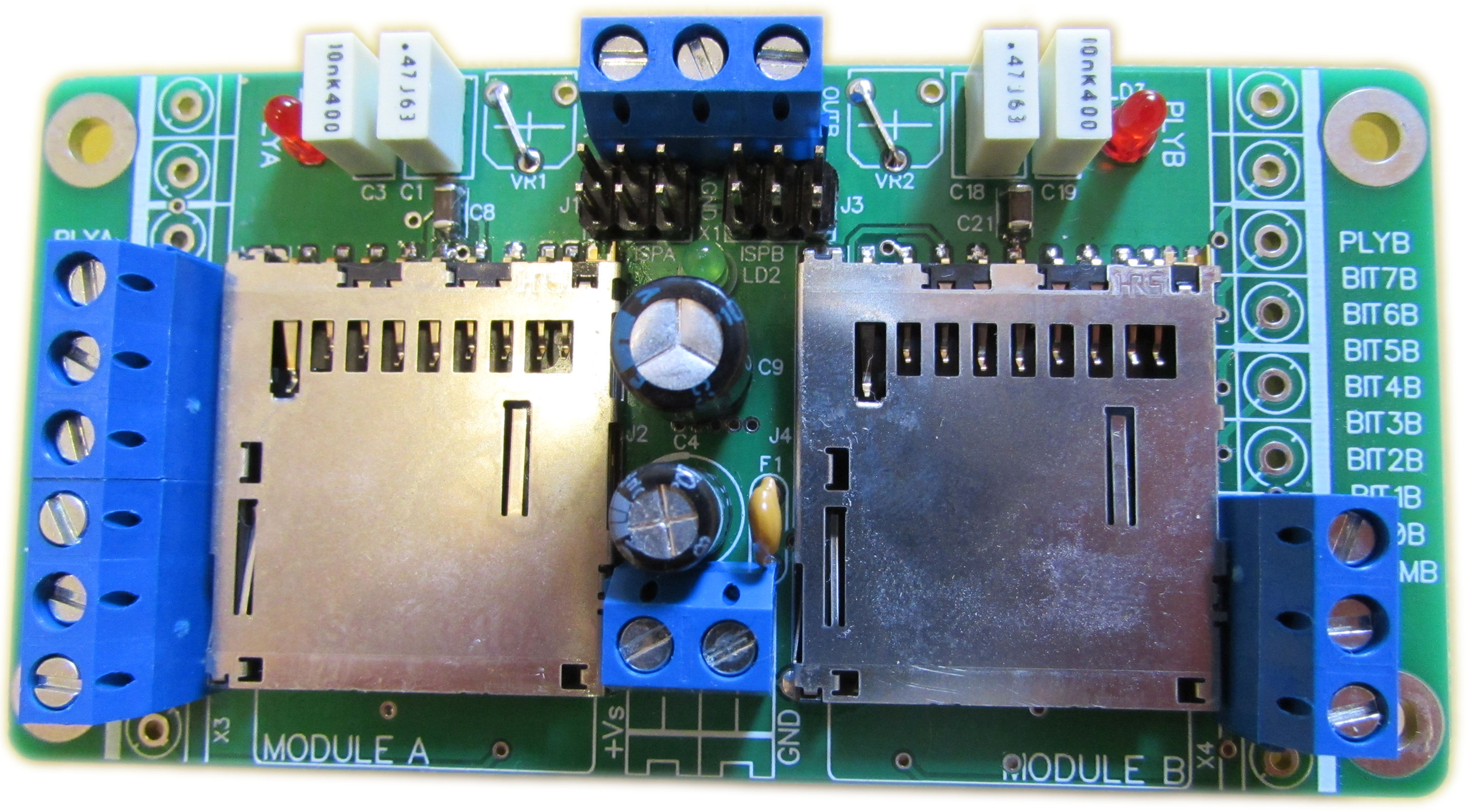

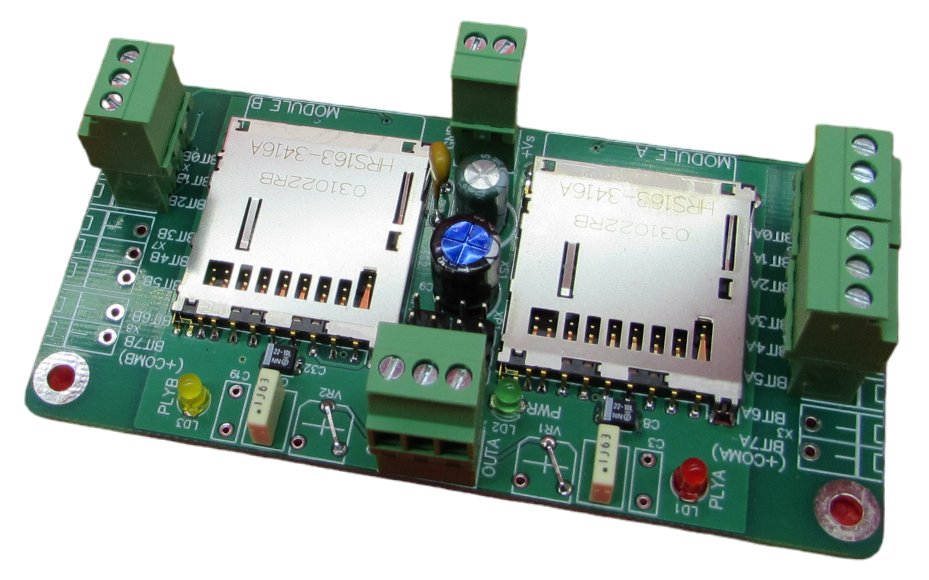

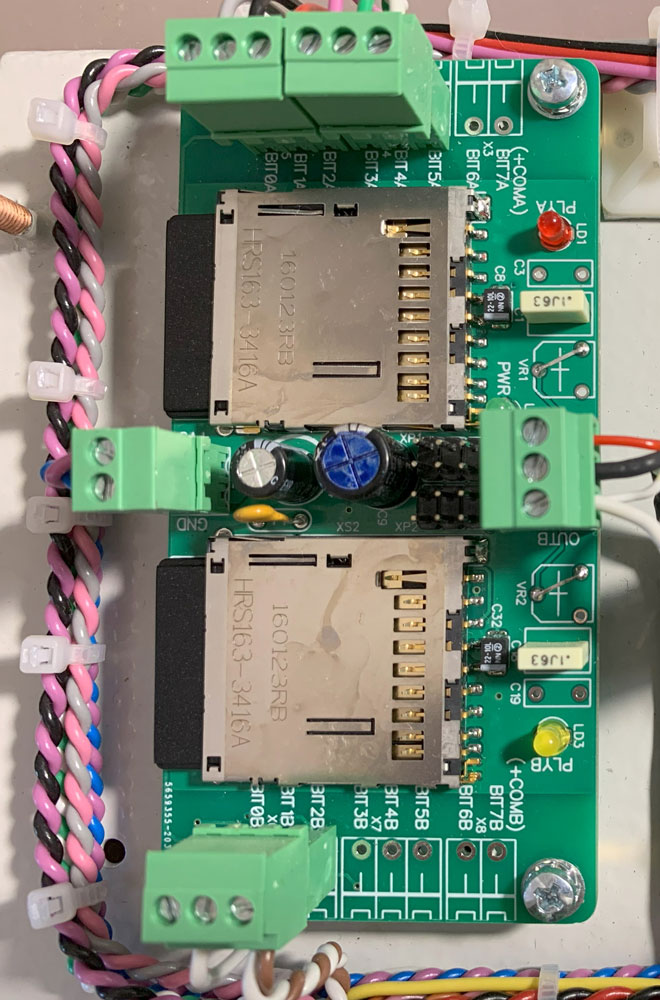

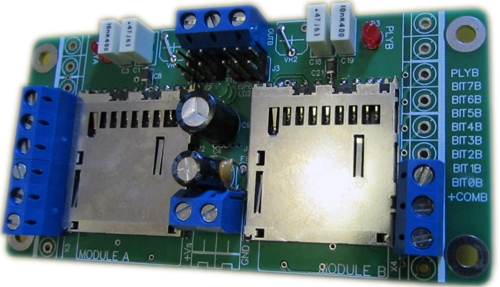

Модуль повідомлень (або джерело ЗПМП) містить дві SD-карти, на які записуються файли заздалегідь підготовлених мовних повідомлень (ЗПМП). Усі ЗПМП записуються диктором.

Перша SD-карта використовується для зберігання інформаційних та тривожних ЗПМП для трансляційної системи. Перед інформаційними ЗПМП передбачається передача сигналу залучення уваги типу "дін-дон". Перед тривожними ЗПМП передбачається передача сигналу залучення уваги типу "Увага всім". Тривожні повідомлення транслюються циклічно з інтервалом часу між повторами 10с.

Друга SD-карта використовується для зберігання телефонних ЗПМП, що транслюються посадовим особах при оповіщенні під час дзвінку.

Технічні характеристики

Модуль повідомлень може відтворювати з SD-карти файли формату RIFF/WAVE в LPCM, 8/16 біт, моно, частота дискретизації 8 кГц – 48 кГц.

На платі передбачений регулятор рівня вихідного сигналу, індикатор живлення, та індикатор статусу модуля.

Напряжение питания, В: 12-30
Потребляемый ток, не более, мА: 35
Уровень выходного сигнала, В: 3
Уровень управляющего сигнала на входах УПР.1-УПР.8, В: не более 30
Максимальное количество воспроизводимых файлов: 255
Температурный режим работы (в промышленном исполнении), град.: 0…+50
Размер печатной платы, мм: 60x67

Описание работы

Модуль поддерживает форматы звуковых файлов RIFF/WAVE в LPCM, 8/16 бит, моно, частота дискретизации 8 кГц – 48 кГц. Любые другие форматы, такие как ADPCM, MP3 и AAC должны быть переконвертированы в формат PCM. Звуковые файлы на карте памяти должны иметь имена формата NNN.wav, где NNN – трехзначное число в диапазоне 001 – 255. Храниться они должны в корневой директории карты памяти. Карта памяти должна быть отформатирована в файловую систему FAT.

Команды управления вводятся как бинарный код при помощи контактов УПР.1-УПР.8, при этом будет воспроизводиться соответствующий звуковой файл. К примеру, подача логической 1 наУПР.1) соответствует команде на воспроизведение файла 001.wav, подача лог.1 на УПР.4 – воспроизведение файла 008.wav, одновременная подача лог.1 на УПР.1 и УПР.5 – воспроизведение файла 017.wav.

Дополнительно имеется 4 режима работы модуля по команде управления. Информация о режиме работы должна содержаться в файле 000.txt, который также размещается в корневой директории.

Пользователи могут установить самостоятельно режим работы генератора, отредактировав текстовый файл в соответствии с описанием режимов.

Режимы работы генератора по принятию команды управления:

Светодиод, на схеме обозначенный LD2, является индикатором статуса при воспроизведении звукового файла и индикатором ошибок:

Для начала работы с модулем нужно записать желаемые звуковые файлы на карту памяти и текстовый файл с параметрами режимов воспроизведения. Вставить карту памяти в держатель, который находится на нижней стороне платы. К разъему J1 подключить усилитель мощности или другой приемник сигнала, к разъему J2 источник питания, соответствующий параметрам, описанным в технических характеристиках модуля. Путем подачи управляющих сигналов на контакты УПР.1-УПР.8 выбрать необходимый файл для воспроизведения, подстроечным резистором VR1 при необходимости отрегулировать уровень выходного сигнала.

Содержимое файла 000.txt:

0 # Trigger mode (0..3)

# 0:Level triggered

# 1:Level triggered (sustained)

# 2:Edge triggered

# 3:Edge triggered (retriggerable)

Скопируйте, то что выделено курсивом и сохраните в корневую директорию карты памяти с расширением txt.
