Науково-виробнича фірма "Інтелект"
10003, м. Житомир, вул. Ольжича 24 к.3
www.nvfi.biz, info@nvfi.biz
ПАСПОРТ

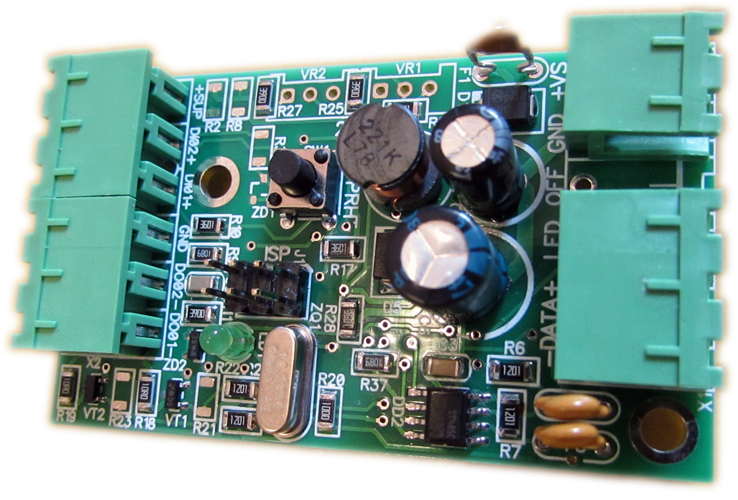

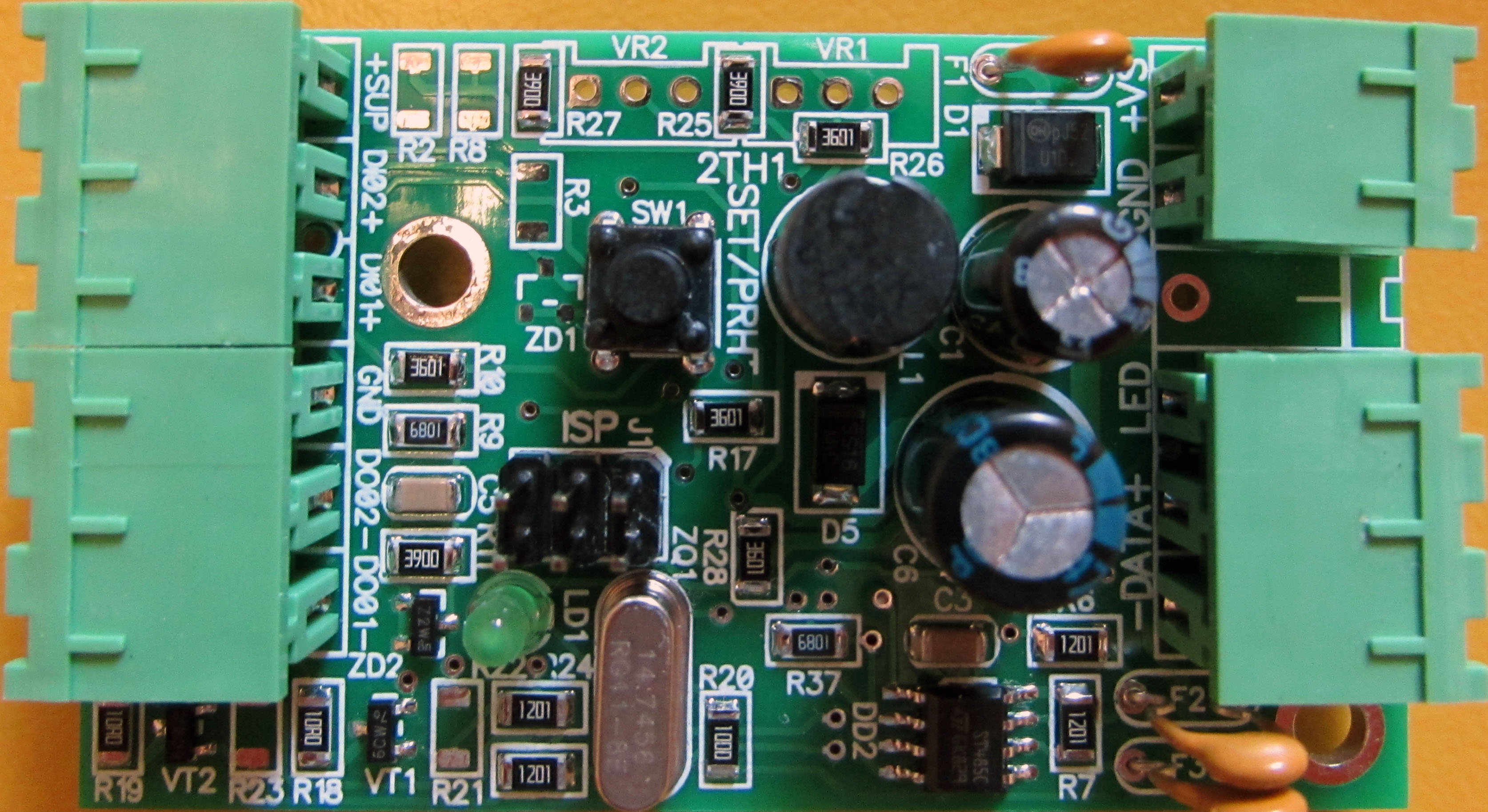

Модуль INT.a005 двоканальний вводу-виводу
Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.
Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".
Модуль входів/виходів призначений для побудови на своїй основі (залежно від прошивки):
- пост управління кнопковий 'аварійний старт-стоп';
- блоків розширення входів(БРВ);
- модуля цифрового датчика температури, з індикацією температури та попереджувального та критичного порогів;
Модуль працює по шині RS485 із використанням промислового протоколу DCON.
Технические характеристики
| Напруга живлення, В: | 10-30 |
| Споживаний струм, не більше, мА: | 25 (без урахування підключених навантажень) |
| Інтерфейс для зв'язку із зовнішніми пристроями | RS485 (протокол обміну DCON) |
| Тип каналів цифрового введення | з загальним «-» |
| Тип каналів цифрового виведення | відкритий колектор, загальний «+» |
| Максимальний струм навантаження цифрового виводу, мА | 500 |
| Температурний режим роботи, град.: | >0…+50 |
| Кількість входів/виходів | 2/2 |

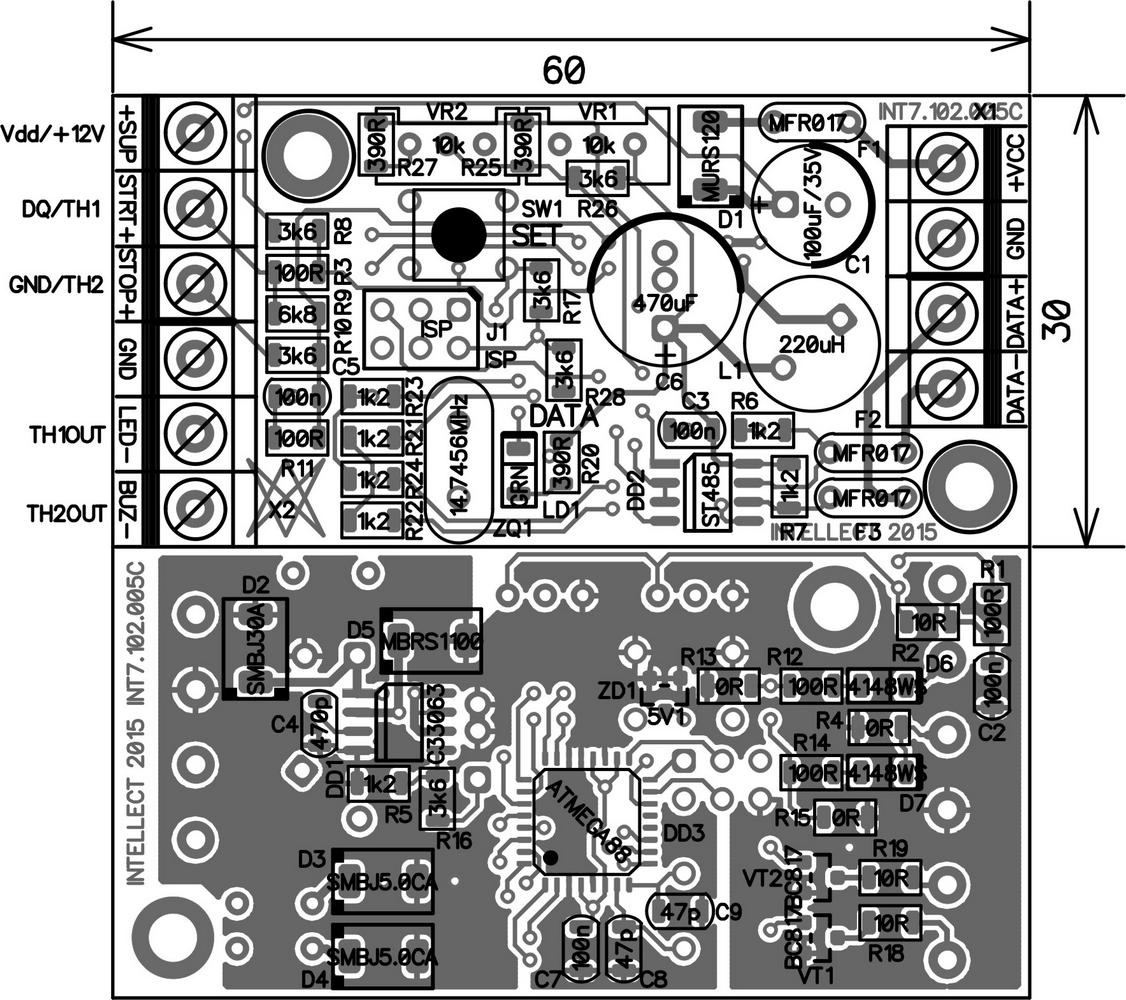

| Розмір друкованої плати, мм: | 30х60 |
Дискретні входи
Дискретні входи з внутрішньою підтяжкою. Гальванічна розв'язка відсутня. Для активації входу необхідно виконати замикання його на землю.
| Напруга живлення дискретних входів, В | 5 |
| Струм «логічної одиниці», мА, не менше | 4 |
| Струм «логічного нуля», мА, не більше | 1 |
| Максимальна напруга на вході, В не більше | 24 |

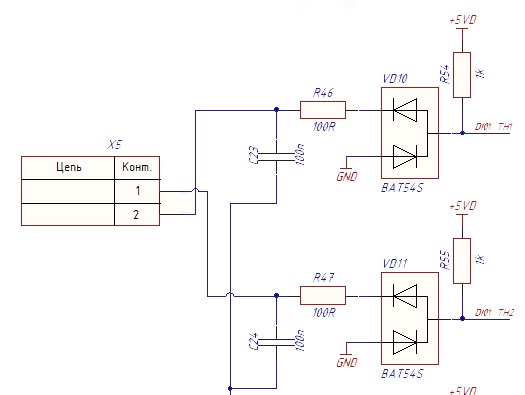

Схема дискретного входу
