ПАСПОРТ

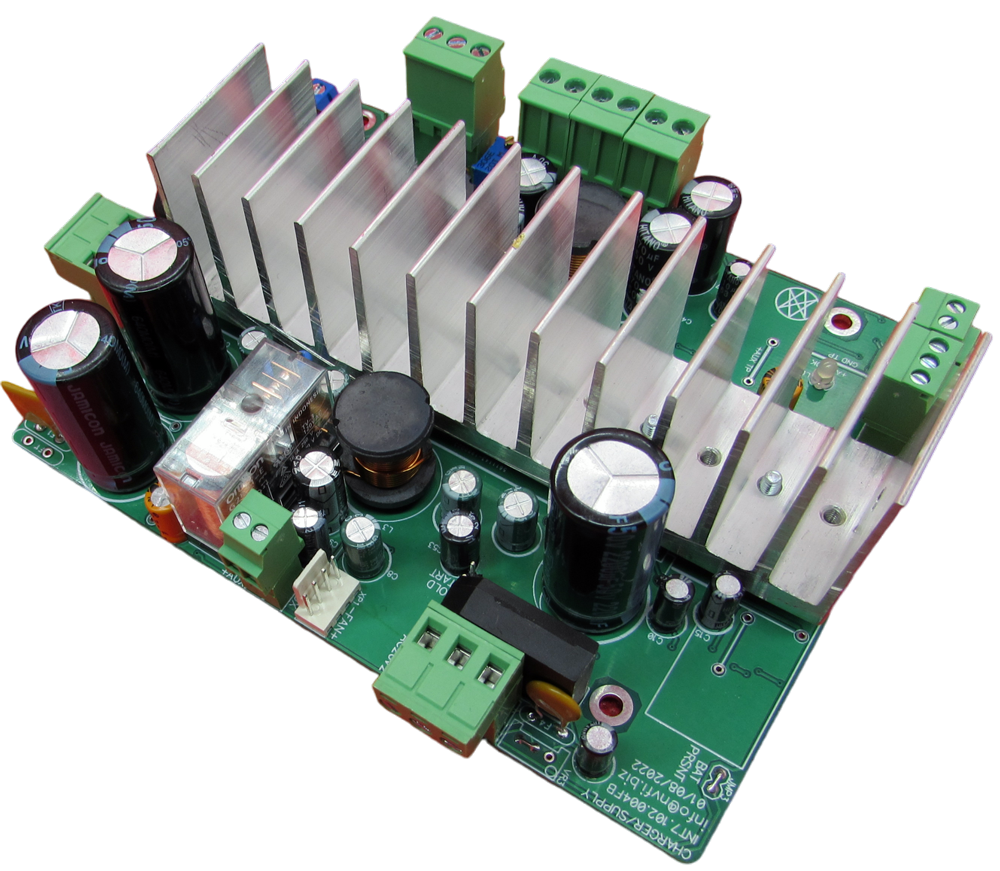

Модуль INT.a004 блок живлення
Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.
Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".
Блок питания предназначен для питания различных устройств стабильными напряжениями 5/12/24В. Блок питания обеспечивает автоматический переход на резервный источник питания (аккумуляторные батареи) и их автоматический заряд.
Блок имеет разъем, на который выведены сигналы состояния и самодиагностики.
Технические характеристики
| Напряжение питания переменного тока, В: | |
| основное питание: | 22 |
| вспомогательное питание: | 26 |
| Напряжение 1 канала, В: | 12 (регулируется в пределах 5…15) |
| Максимальный ток нагрузки 1 канала, мА: | 1000 |
| Напряжение 2 канала, В: | 5 |
| Максимальный ток нагрузки 2 канала, мА | 2500 |
| Напряжение 3 канала, В | 24 |
| Максимальный ток нагрузки 3 канала, мА | 1500 |
| Напряжение резервного источника питания, В | 24 |
| Напряжение питания вентилятора охлаждения, В | 24 |
| Температурный режим работы, град.: | |
| в коммерческом исполнении | 0…+50 |
| в промышленном исполнении | -40…+75 |
| Размер печатной платы, мм: | 105х137 |
