ПАСПОРТ
Шафа проміжних реле ШПР 40.013

40.013-ШПР-05-12

Шафа проміжних реле ШПР 40.013

4 реле 12В	Ціну уточнюйте	код: 40.013-ШПР-04-12
4 реле 230В	Ціну уточнюйте	код: 40.013-ШПР-04-230
6 реле 12В	Ціну уточнюйте	код: 40.013-ШПР-06-12
6 реле 230В	Ціну уточнюйте	код: 40.013-ШПР-06-230
8 реле 12В	Ціну уточнюйте	код: 40.013-ШПР-08-12
8 реле 230В	Ціну уточнюйте	код: 40.013-ШПР-08-230
10 реле 12В	Ціну уточнюйте	код: 40.013-ШПР-10-12
10 реле 230В	Ціну уточнюйте	код: 40.013-ШПР-10-230
12 реле 12В	Ціну уточнюйте	код: 40.013-ШПР-12-12
12 реле 230В	Ціну уточнюйте	код: 40.013-ШПР-12-230

Сертифікати та ліцензії

Шафа проміжних реле ШПР 40.013 призначена для приймання, комутації та розподілу сигналів, отриманих від/до обладнання СОЛА та інших елементів системи.

У складі ШПР 40.013 можуть бути встановлені проміжні реле (12В/230В або інші згідно замовлення), клеми та елементи індикації, необхідні для узгодження сигналів між низьковольтними колами обладнання СОЛА та силовими колами керування виконавчих механізмів.

Конструкція

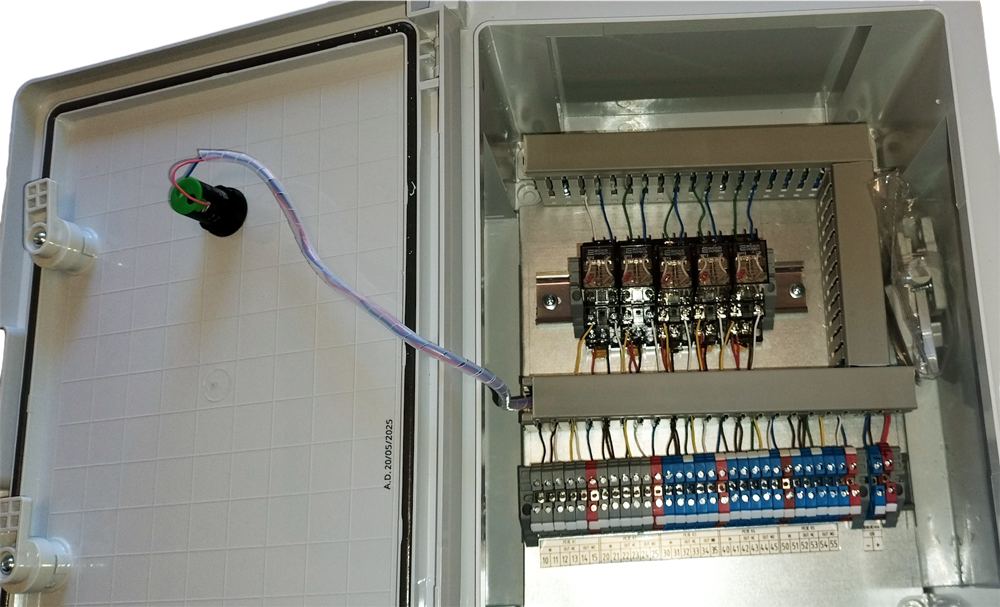

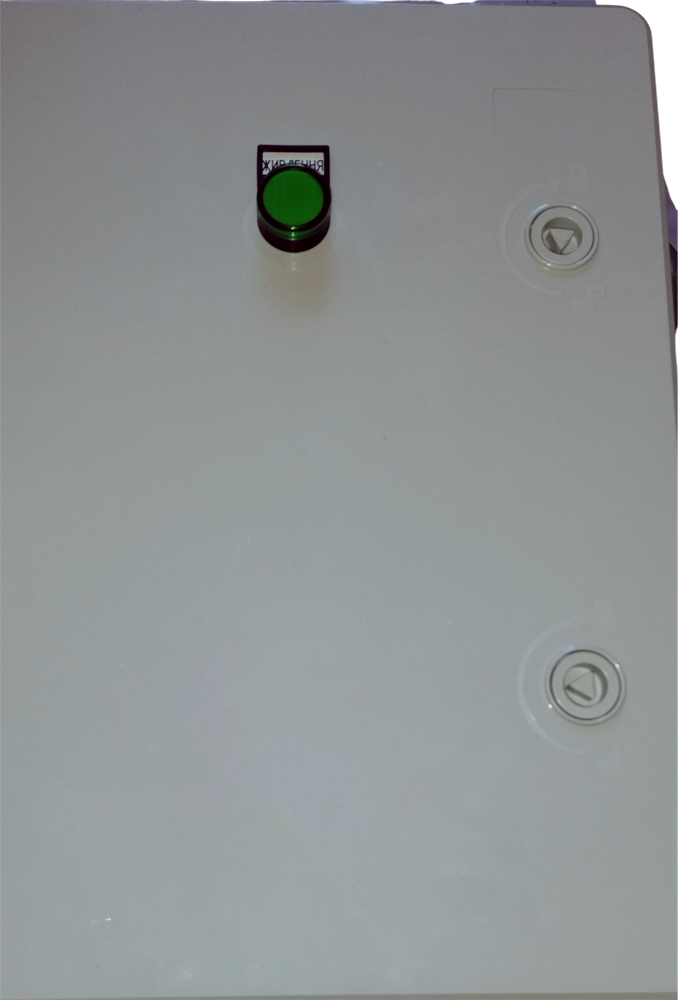

Корпус шафи виконаний як ящик металевий (тип1)/пластиковий(тип2) настінного виконання з дверима, що відкриваються назовні (шафа обслуговується спереду).

На задній стінці корпусу встановлена монтажна панель, з розташованим на ній обладнанням:

• реле проміжні;

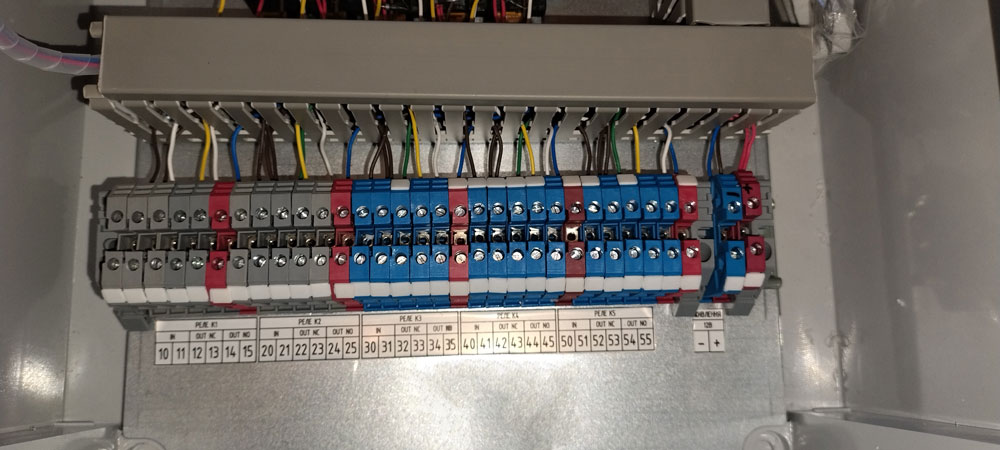

У нижній частині монтажної панелі встановлені клеми для зовнішніх підключень і затискач PE.

Шафа має отвори та кріплення для установки на стінку за допомогою шурупів з дюбелями.

Знизу/зверху шафи розташовані отвори для гермовводів, що дозволяє виконати герметичне введення зовнішніх кабелів.

Технічні характеристики:
