ПАСПОРТ

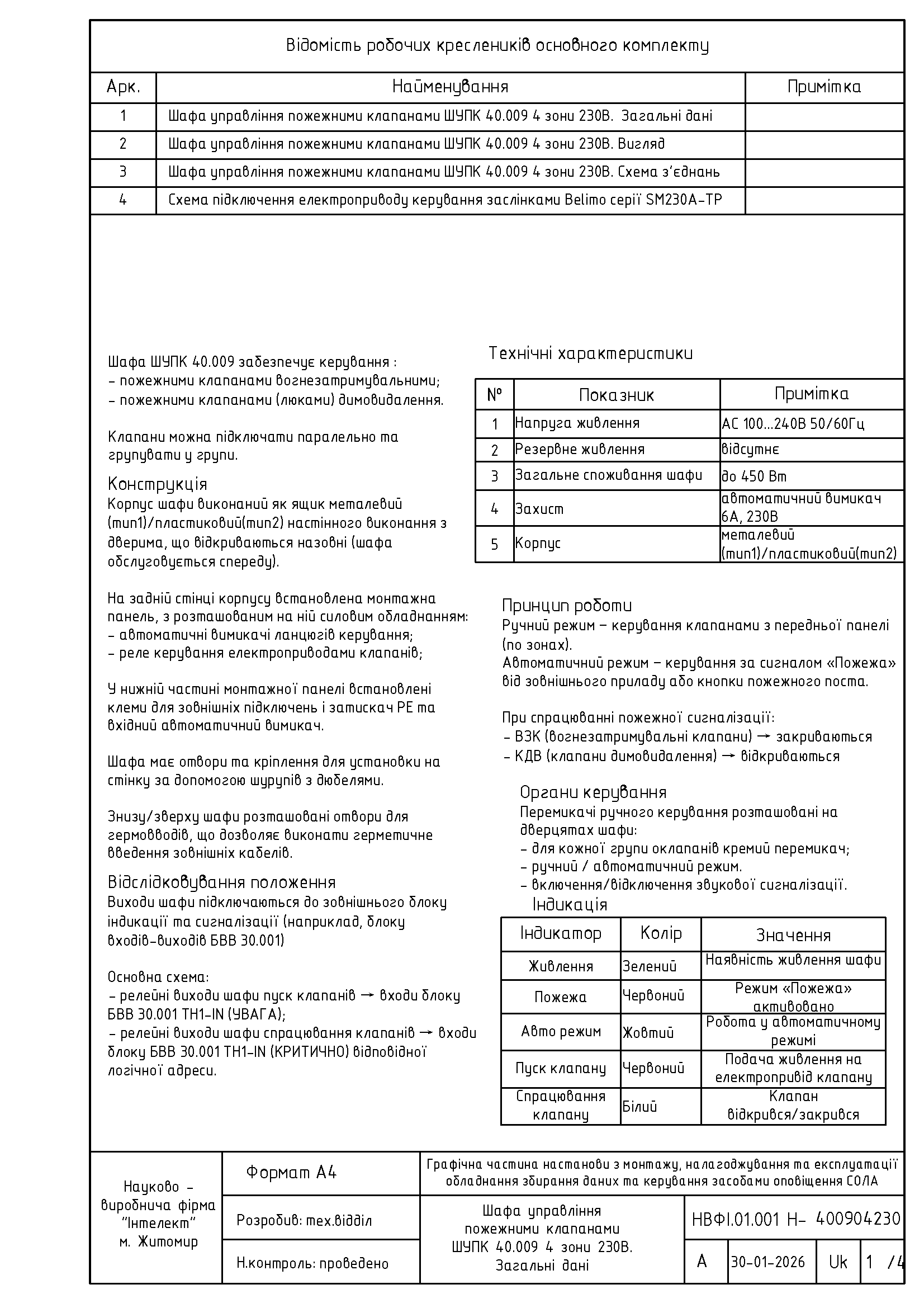

Шафа управління пожежними клапанами ШУПК 40.009

40.009-ШУПК-4-230-А

40.009-ШУПК-8-230-А

архів

Шафа управління пожежними клапанами ШУПК 40.009

2-230VAC-A	Ціну уточнюйте	код: 40.009-ШУПК-2-230-A
4-230VAC-А	Ціну уточнюйте	код: 40.009-ШУПК-4-230-А
4-230VAC-Е	Ціну уточнюйте	код: 40.009-ШУПК-4-230-Е
4-24VDC-А	Ціну уточнюйте	код: 40.009-ШУПК-4-24-А
8-230VAC-А	Ціну уточнюйте	код: 40.009-ШУПК-8-230-А

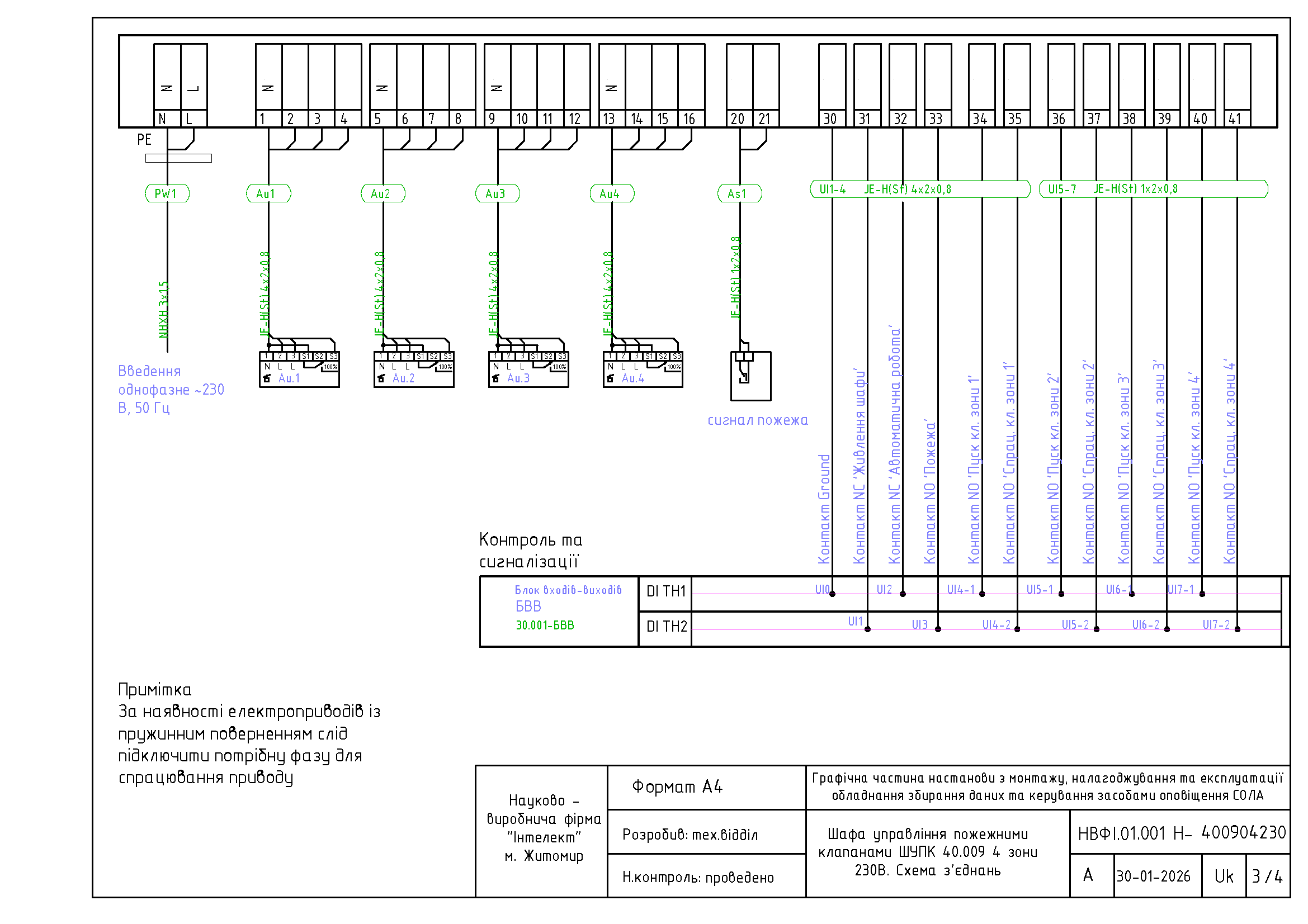

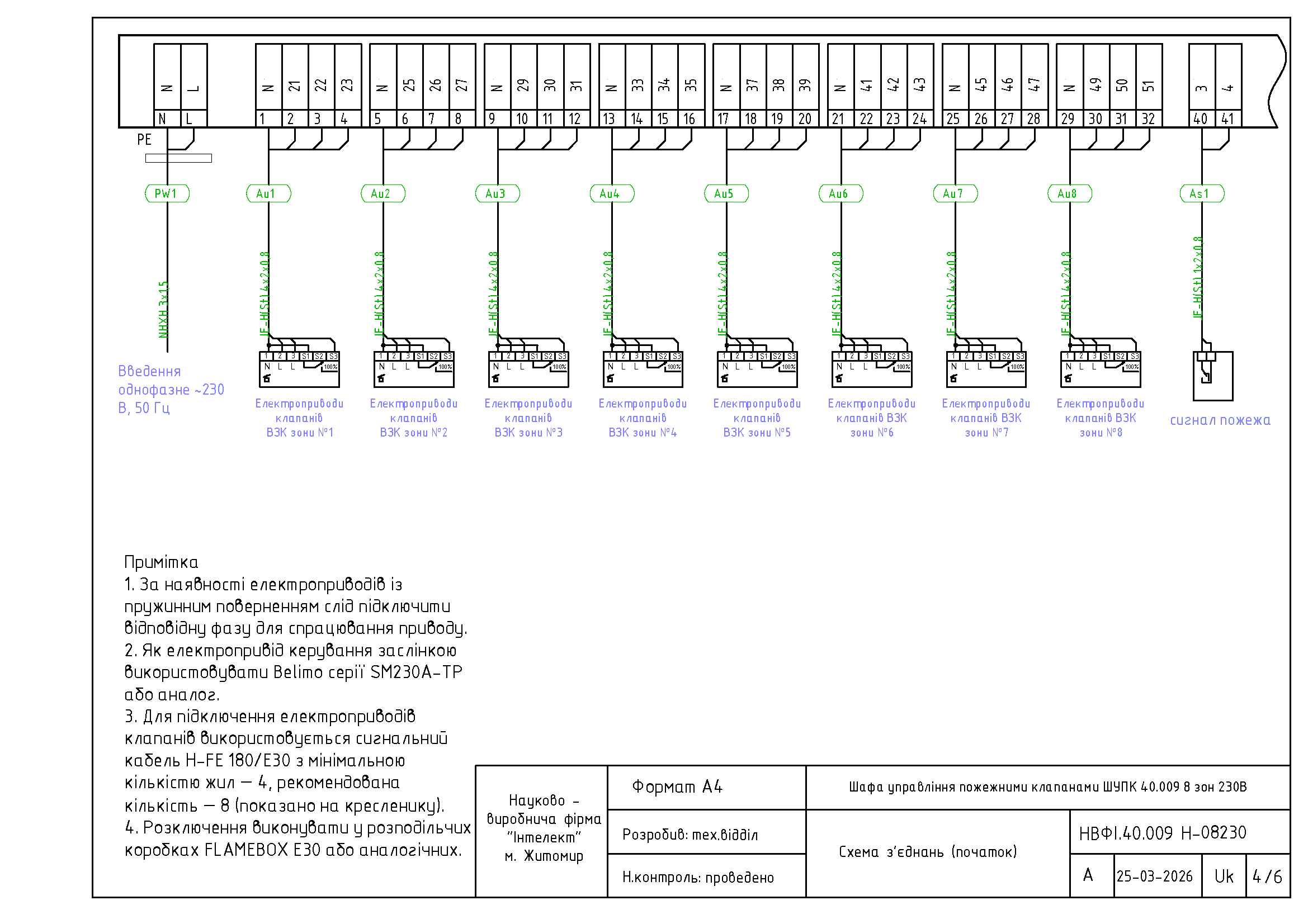

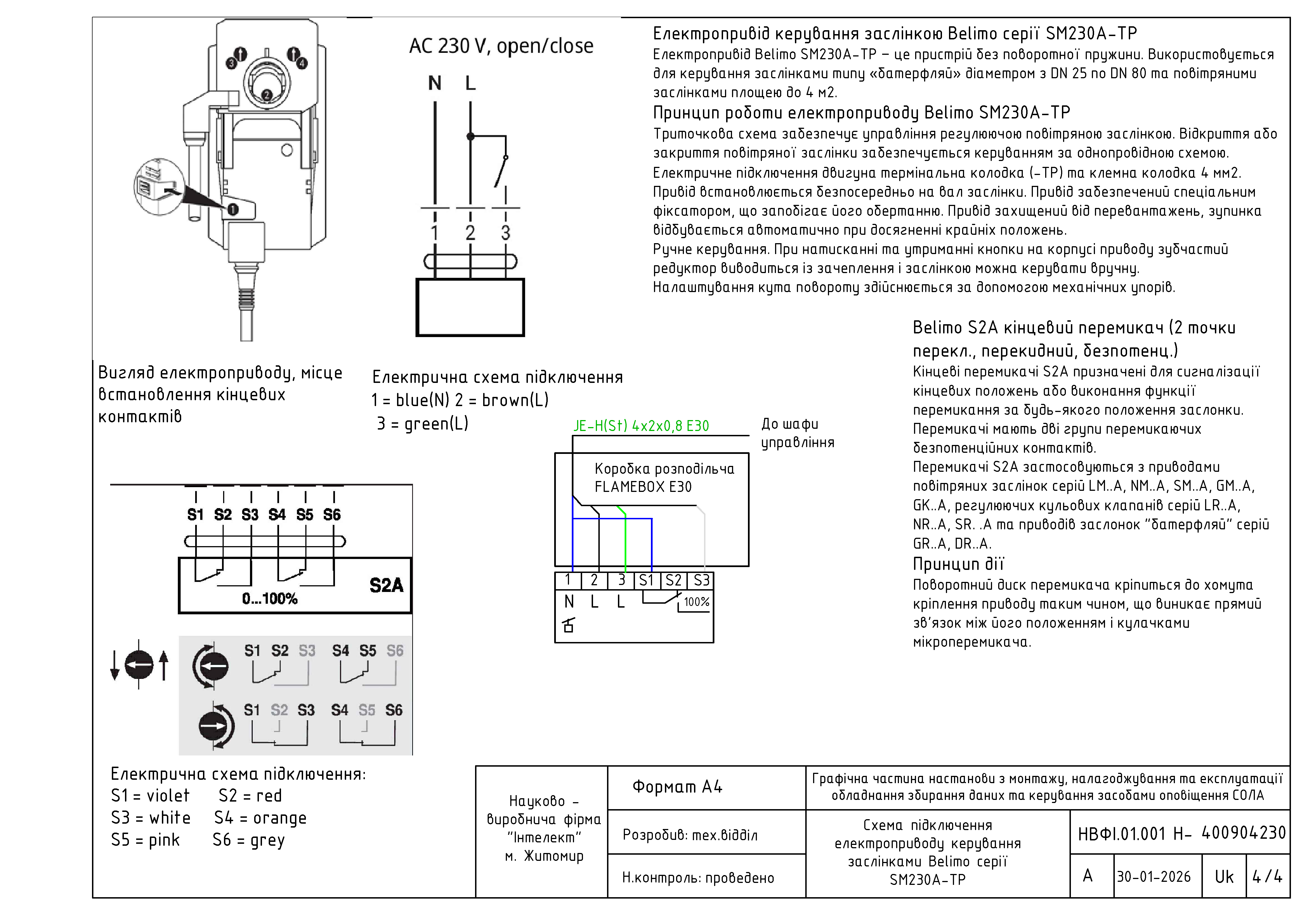

Схеми підключення ШУПК 40.009 4 зони 230В
Паспорт ШУПК 40.009 4 зони 230В

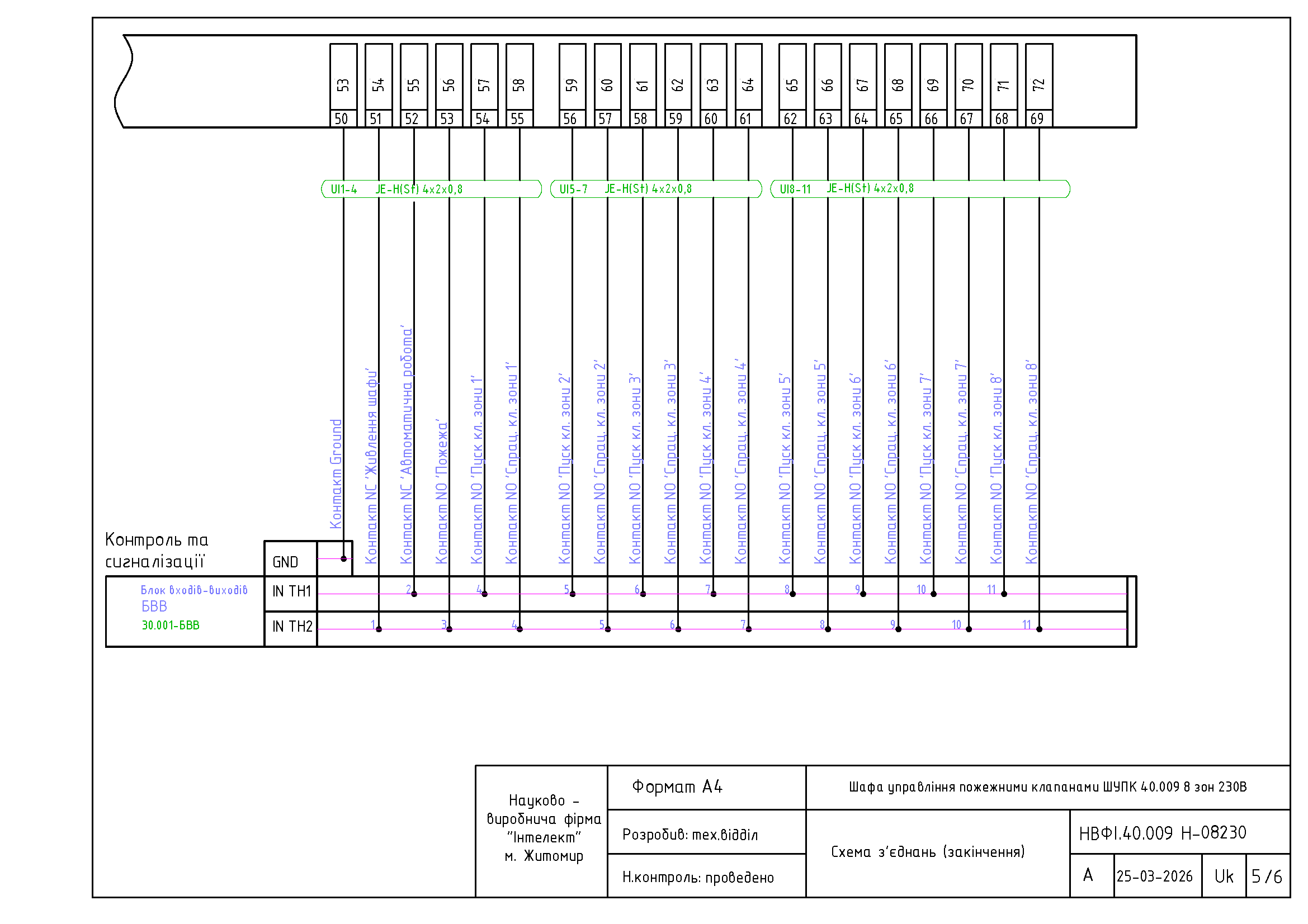

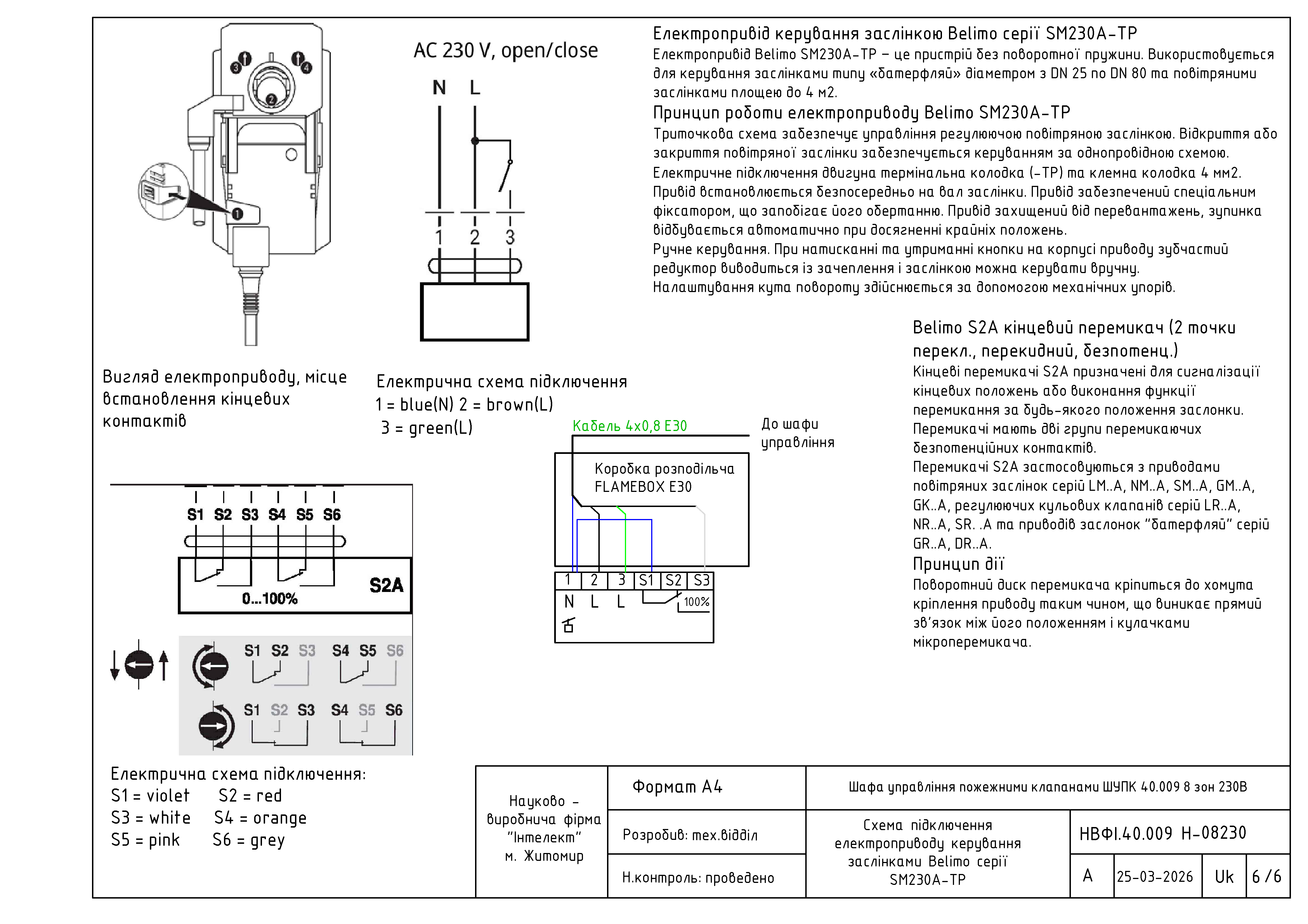

Схеми підключення ШУПК 40.009 8 зони 230В

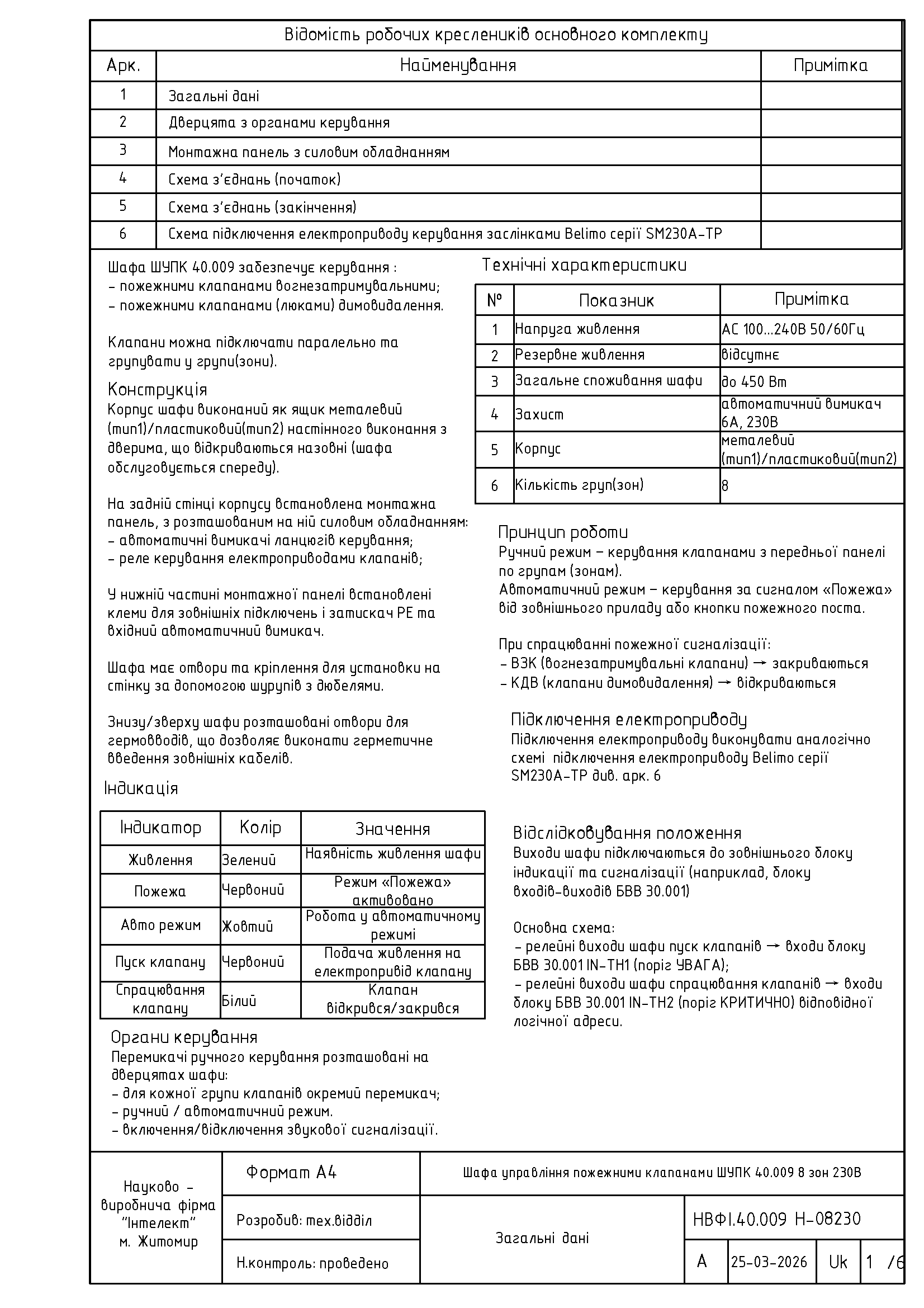

Паспорт ШУПК 40.009 8 зони 230В

Сертифікати та ліцензії

Шафа ШУПК 40.009 забезпечує керування :

• пожежними клапанами вогнезатримувальними;
• пожежними клапанами (люками) димовидалення.

Клапани можна підключати паралельно та групувати у групи(зони).

Технічні характеристики

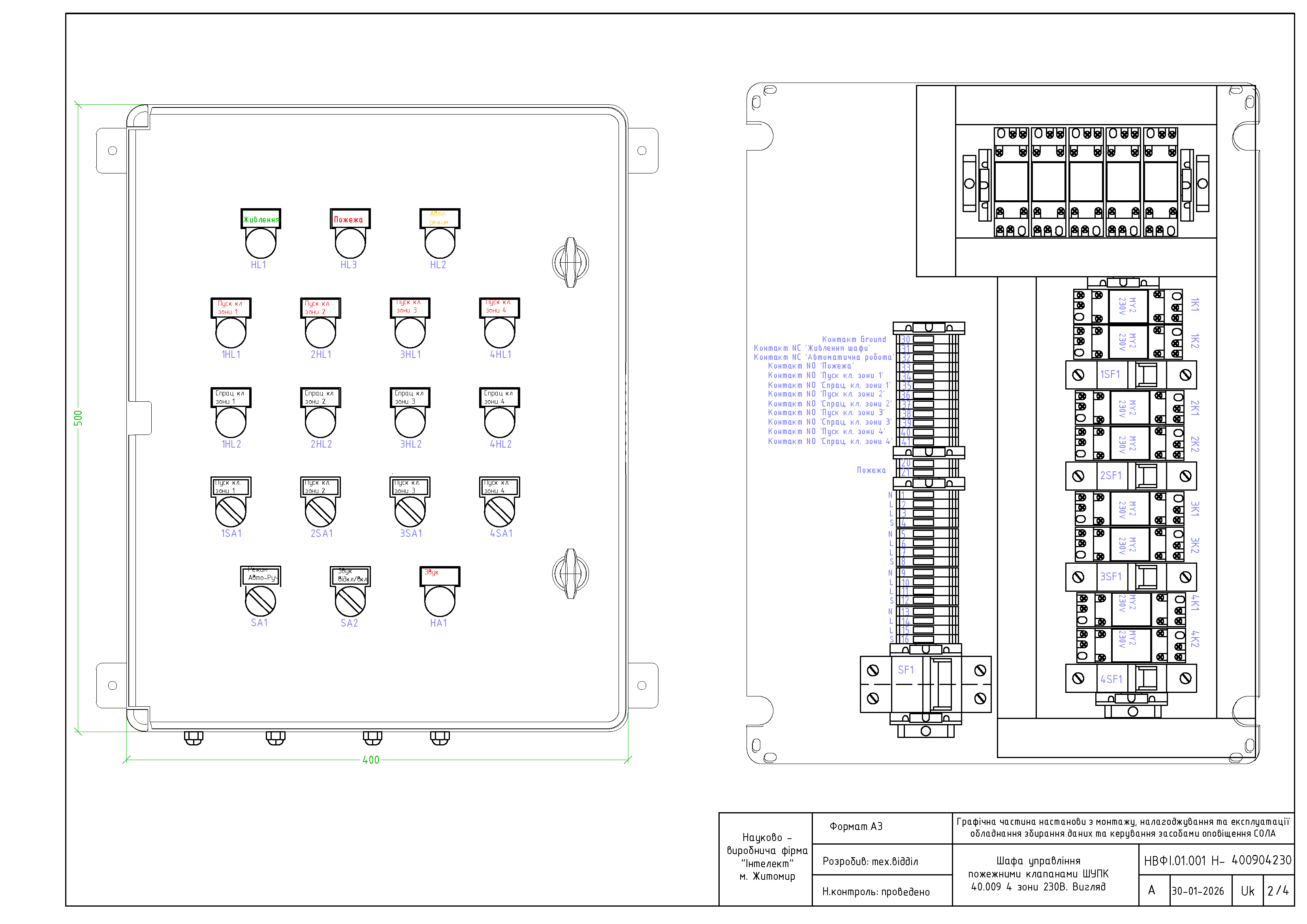

Конструкція

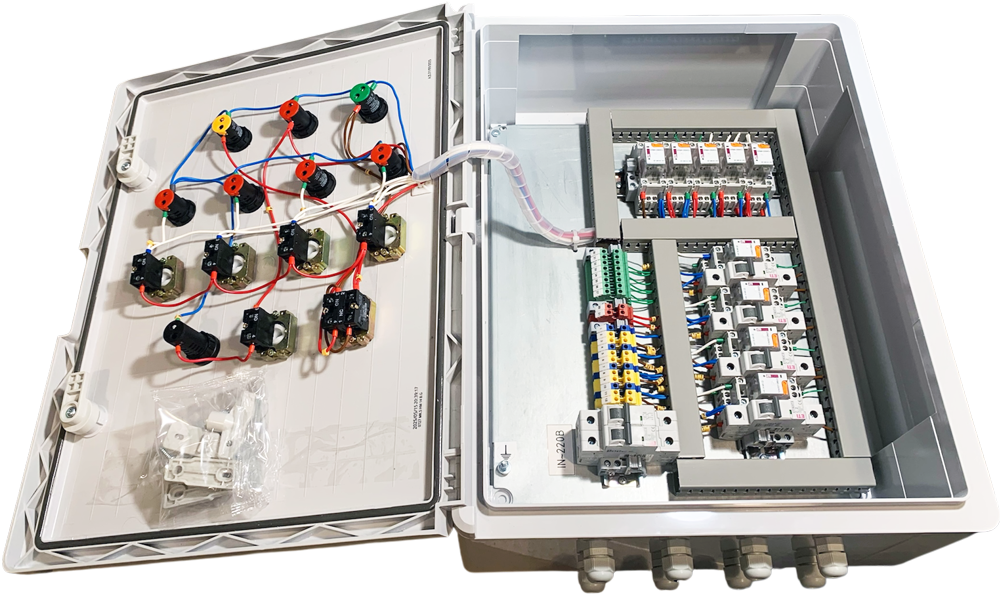

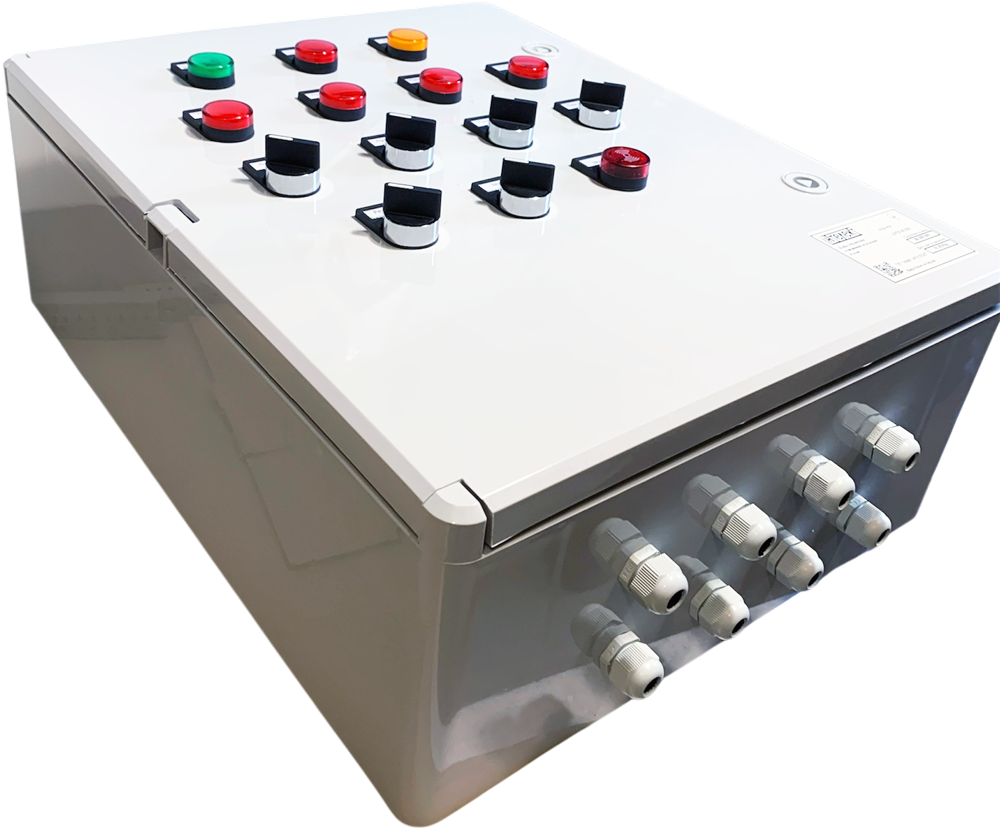

Корпус шафи виконаний як ящик металевий (тип1)/пластиковий(тип2) настінного виконання з дверима, що відкриваються назовні (шафа обслуговується спереду).

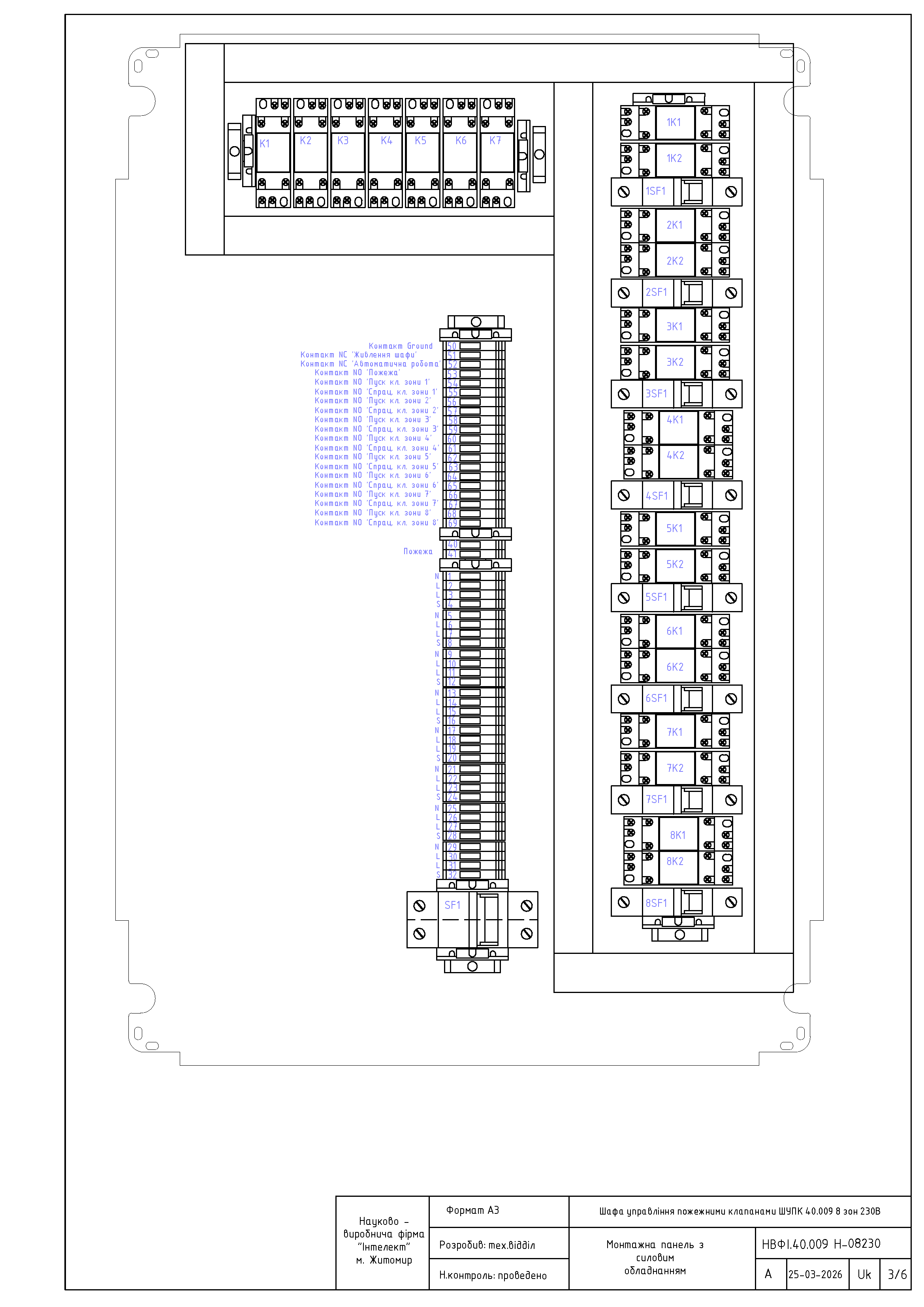

На задній стінці корпусу встановлена монтажна панель, з розташованим на ній силовим обладнанням:

• автоматичні вимикачі ланцюгів керування;
• реле керування електроприводами клапанів;

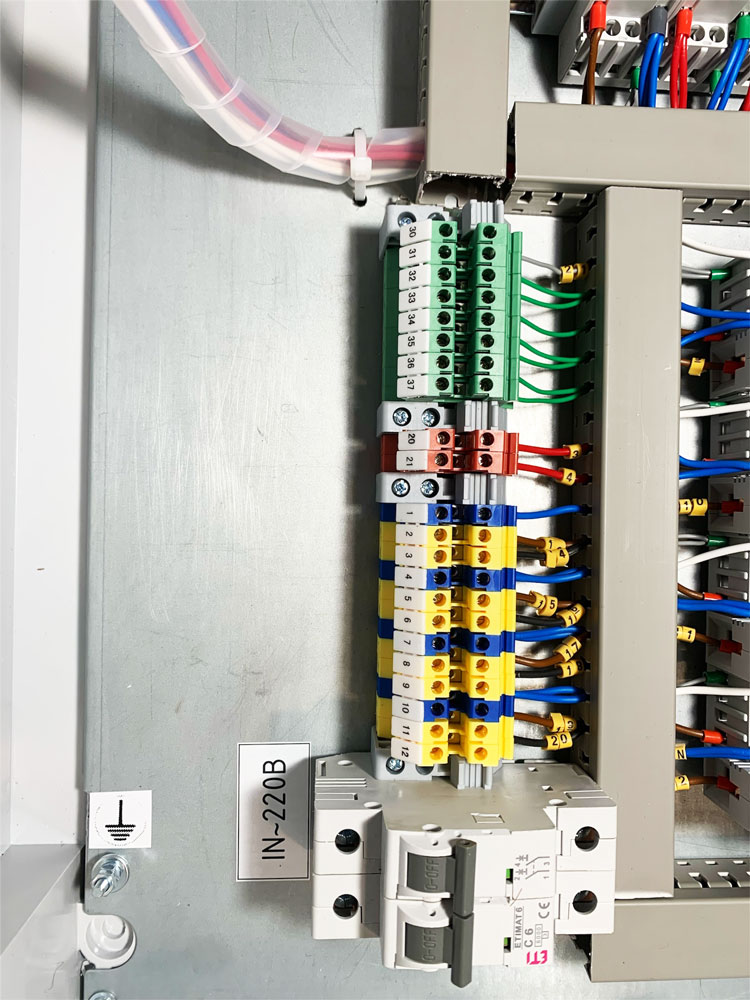

У нижній частині монтажної панелі встановлені клеми для зовнішніх підключень і затискач PE та вхідний автоматичний вимикач.

Шафа має отвори та кріплення для установки на стінку за допомогою шурупів з дюбелями.

Знизу/зверху шафи розташовані отвори для гермовводів, що дозволяє виконати герметичне введення зовнішніх кабелів.

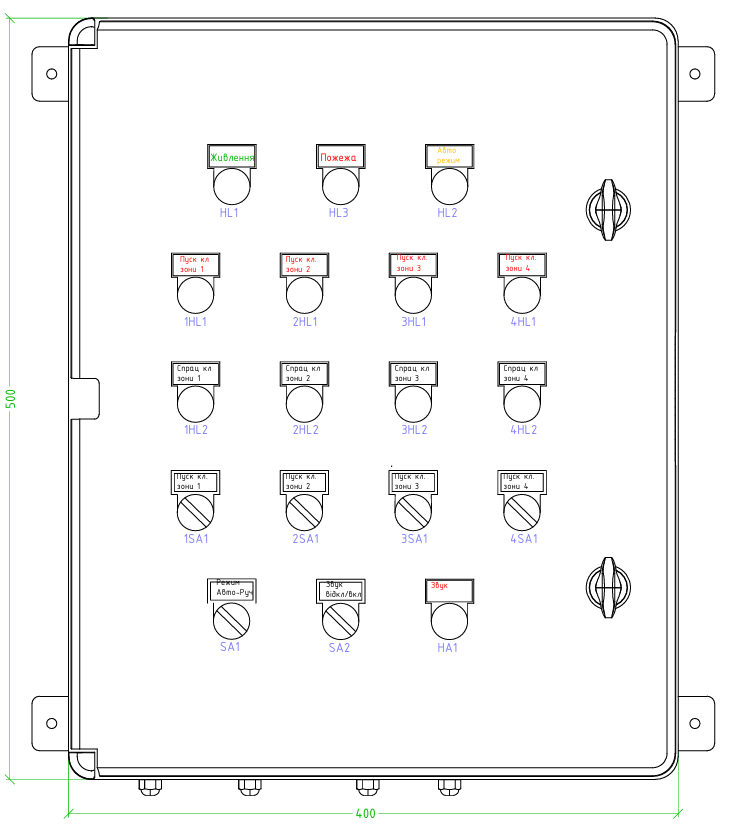

Органи керування

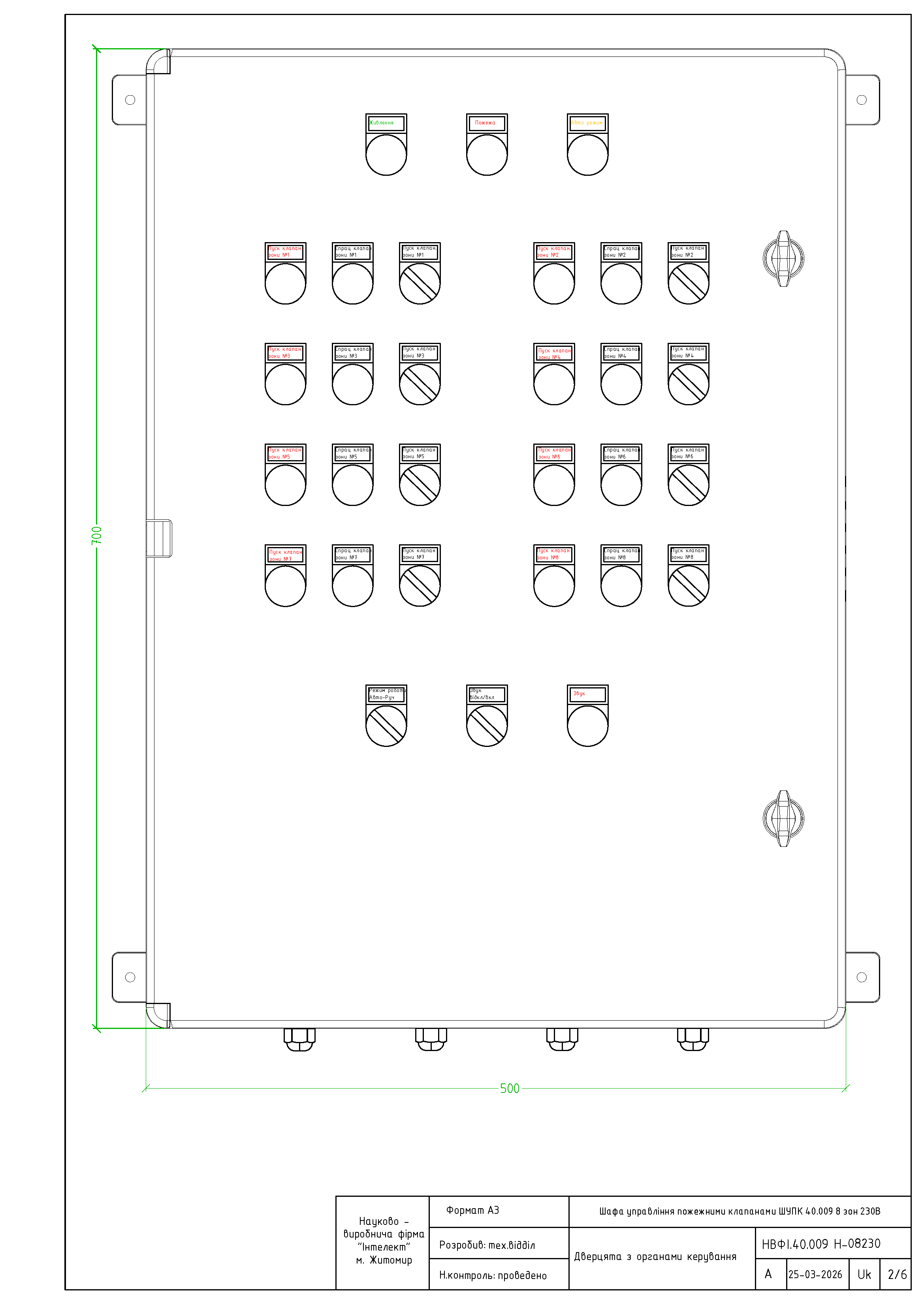

Перемикачі ручного керування розташовані на дверцятах шафи:

• для кожної групи клапанів окремий перемикач;
• ручний / автоматичний режим.
• включення/відключення звукової сигналізації.

Індикація

Принцип роботи

Ручний режим – керування клапанами з передньої панелі (по зонах).

Автоматичний режим – керування за сигналом «Пожежа» від зовнішнього приладу або кнопки пожежного поста.

При спрацюванні пожежної сигналізації:

• ВЗК (вогнезатримувальні клапани) → закриваються

• КДВ (клапани димовидалення) → відкриваються

Відслідковування положення

Виходи шафи підключаються до зовнішнього блоку індикації та сигналізації (наприклад, блоку входів-виходів БВВ 30.001).

Основна схема:

• релейні виходи шафи пуск клапанів → входи блоку БВВ 30.001 IN-TH1 (поріг УВАГА);
• релейні виходи шафи спрацювання клапанів → входи блоку БВВ 30.001 IN-TH2 (поріг КРИТИЧНО) відповідної логічної адреси.

Входи шафи

Виходи шафи
