ПАСПОРТ

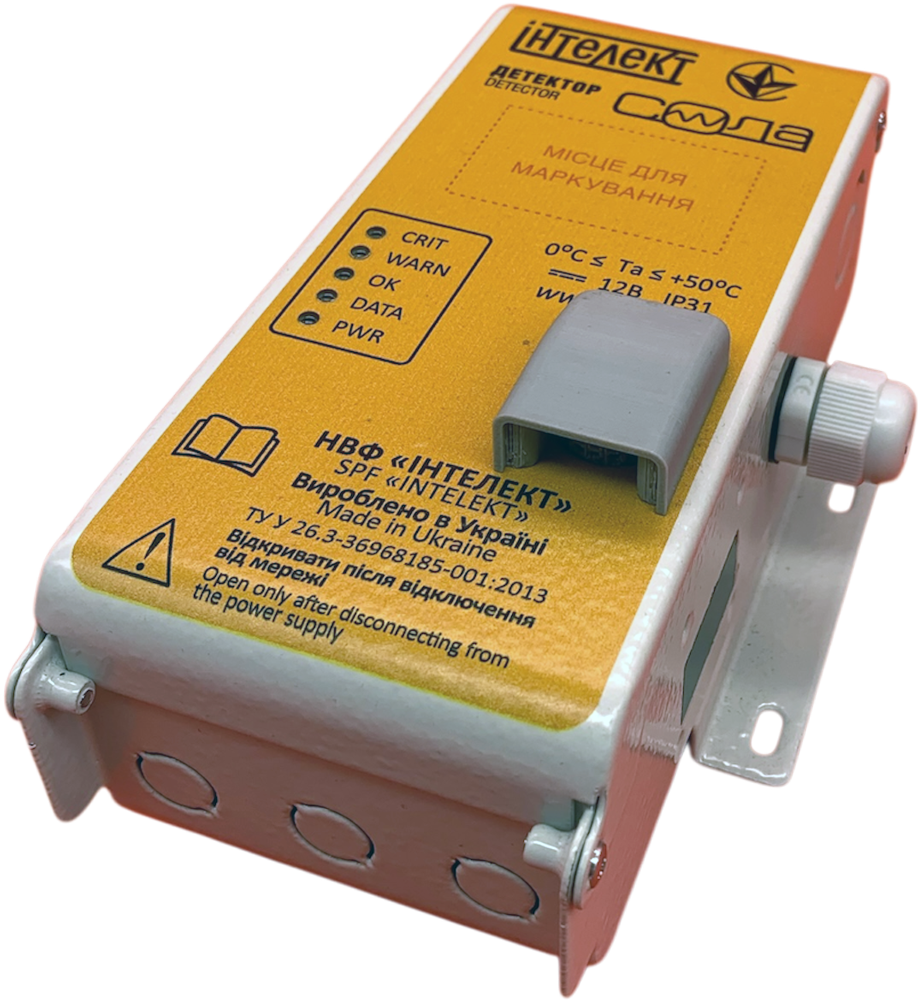

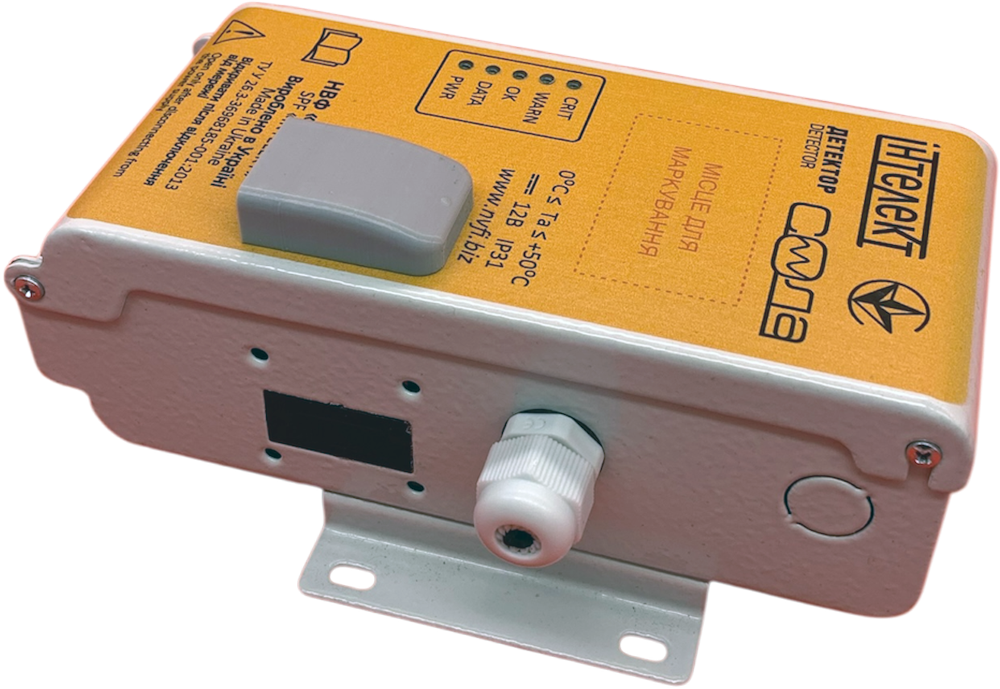

Багатофункціональний детектор середовища БДС 04.004
Цей виріб належить до екосистеми обладнання збирання даних та керування засобами оповіщення типу СОЛА ТУ У 26.3-36968185-001:2013 зі змінами, що призначено як для SCADA-систем (аббр. від англ. Supervisory Control And Data Acquisition — диспетчерське управління і збір даних) з підсистемами звукового аварійного оповіщення загального призначення, так і цільових систем забезпечення техногенної безпеки, таких як автоматизовані системи раннього виявлення загрози виникнення надзвичайних ситуацій та оповіщення населення (АСРВНСО), системи пожежної, охоронної та аварійної сигналізації, диспетчеризації тощо.
Виріб відповідає вимогам "Технічному регламенту низьковольтного електричного обладнання" та "Технічному регламенту з електромагнітної сумісності обладнання".

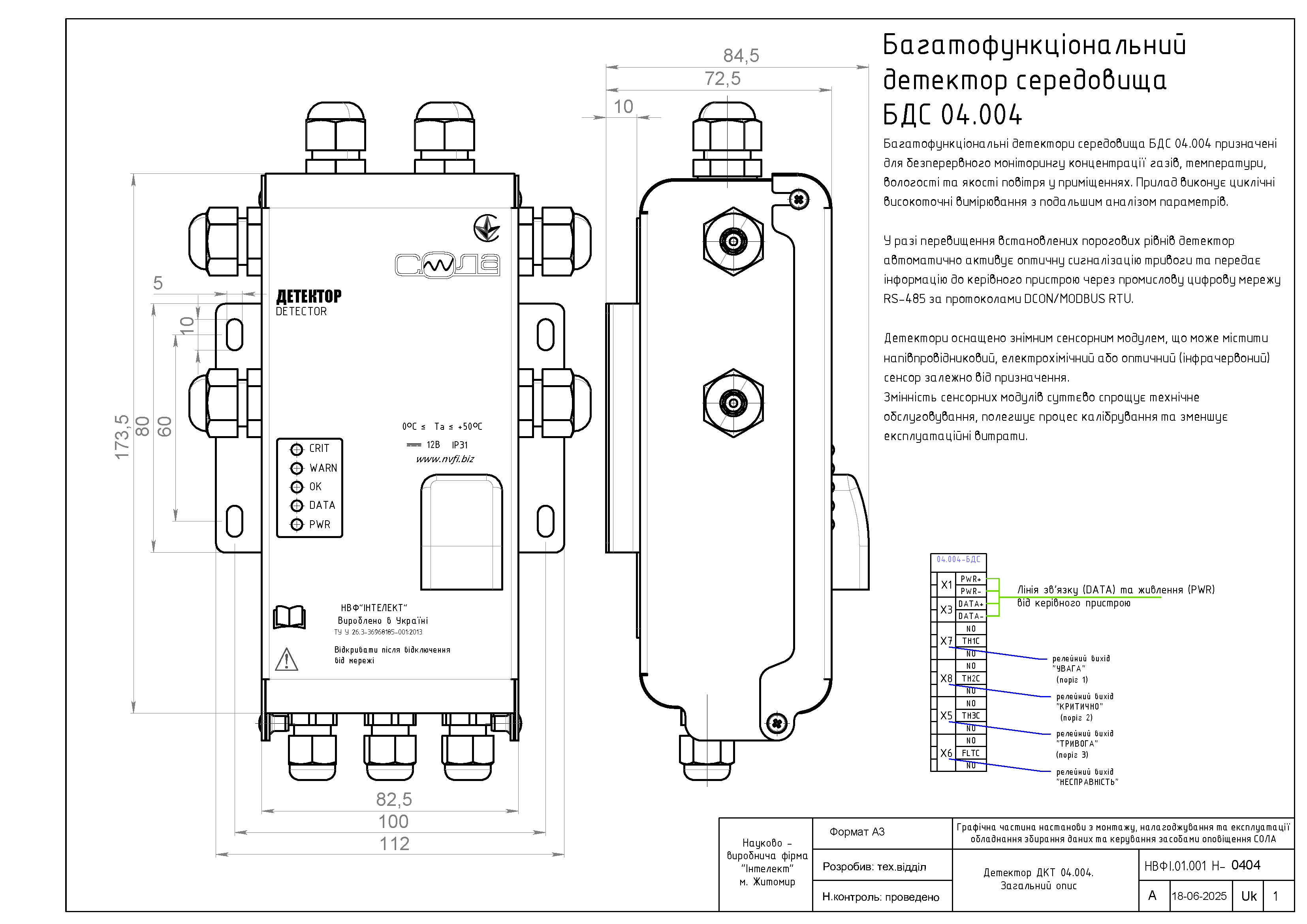

Схеми підключення
Сертифікати та ліцензіїБагатофункціональні детектори середовища БДС 04.004 призначені для безперервного моніторингу концентрації газів, температури, вологості та якості повітря у приміщеннях. Прилад виконує циклічні високоточні вимірювання з подальшим аналізом параметрів.
У разі перевищення встановлених порогових рівнів детектор автоматично активує оптичну сигналізацію тривоги та передає інформацію до керівного пристрою через промислову цифрову мережу RS-485 за протоколами DCON/MODBUS RTU.

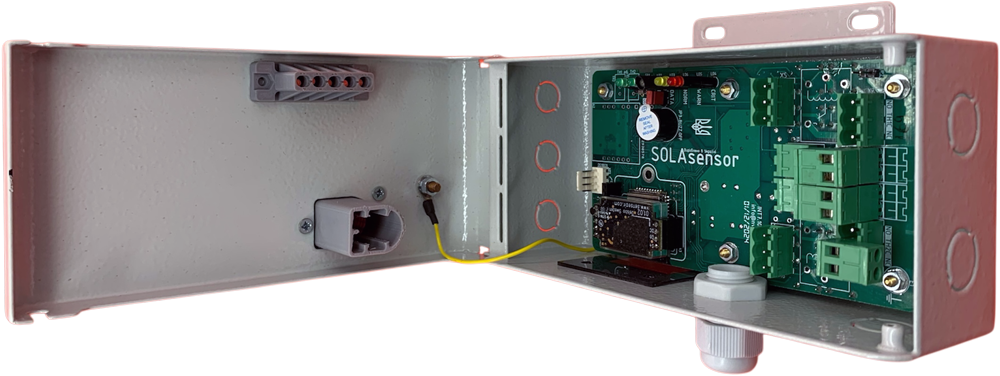

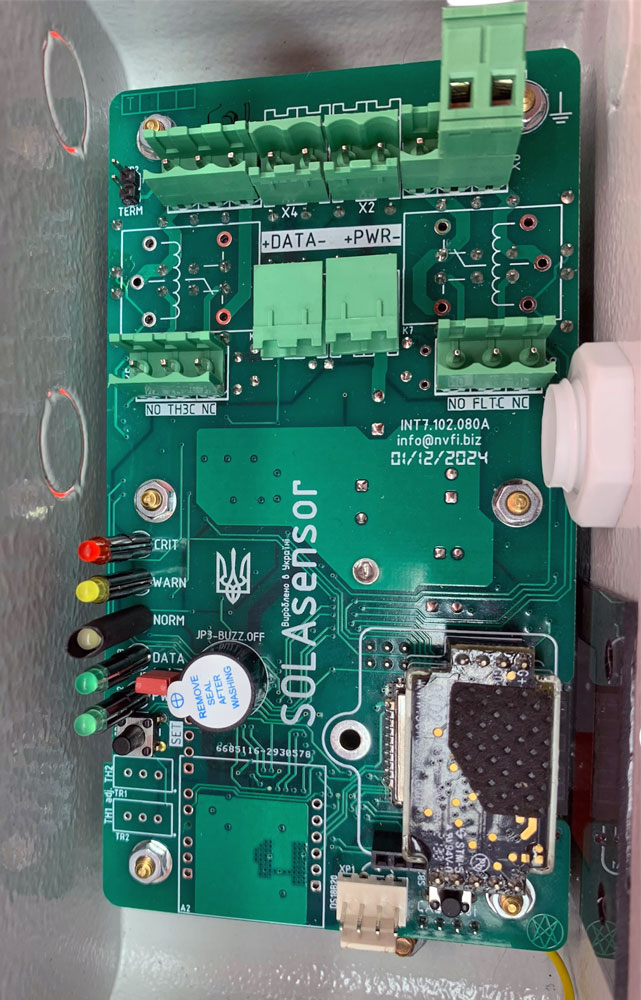

Детектори оснащено знімним сенсорним модулем, що може містити напівпровідниковий, електрохімічний або оптичний (інфрачервоний) сенсор залежно від призначення. Змінність сенсорних модулів суттєво спрощує технічне обслуговування, полегшує процес калібрування та зменшує експлуатаційні витрати.
Детектори БДС 04.004 не можуть використовуватись у зонах, класифікованих як вибухонебезпечні (внаслідок наявності газів, парів або пилу).
Сфера застосування
- підземні, закриті простори, захисні споруди цивільного захисту;
- промислові підприємства, логістичні центри, об’єкти громадського призначення;
- приміщення з ризиком викиду токсичних або вибухонебезпечних газів.
- паркінги, котельні, складські та технологічні приміщення.
Переваги та особливості
- налаштування параметрів детектора через вбудований web-інтерфейс.
- сенсори у змінних модульних блоках;
- можливість вибору сенсора газу відповідно до застосування;
- короткий час реакції детектора;
- вбудований керуючий мікропроцесор забезпечує надійність, стабільність роботи та напівавтоматичне адресування в цифровій мережі (без відкривання корпусу);
- система термокомпенсації, що гарантує точність вимірювань у широкому температурному діапазоні;
- збереження історії станів тривоги;
- знімні безгвинтові клеми для зручного монтажу;

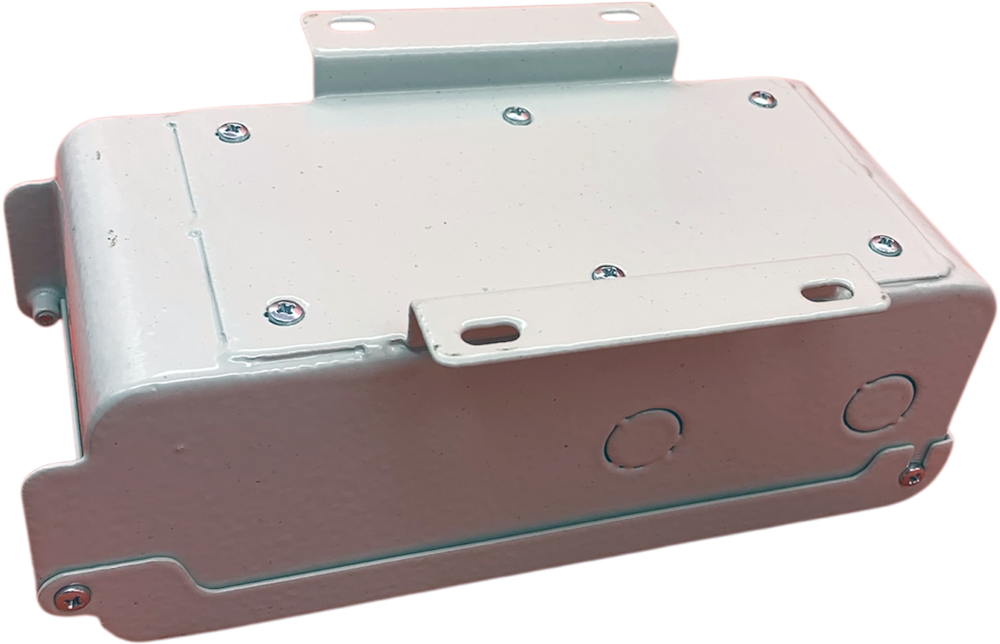

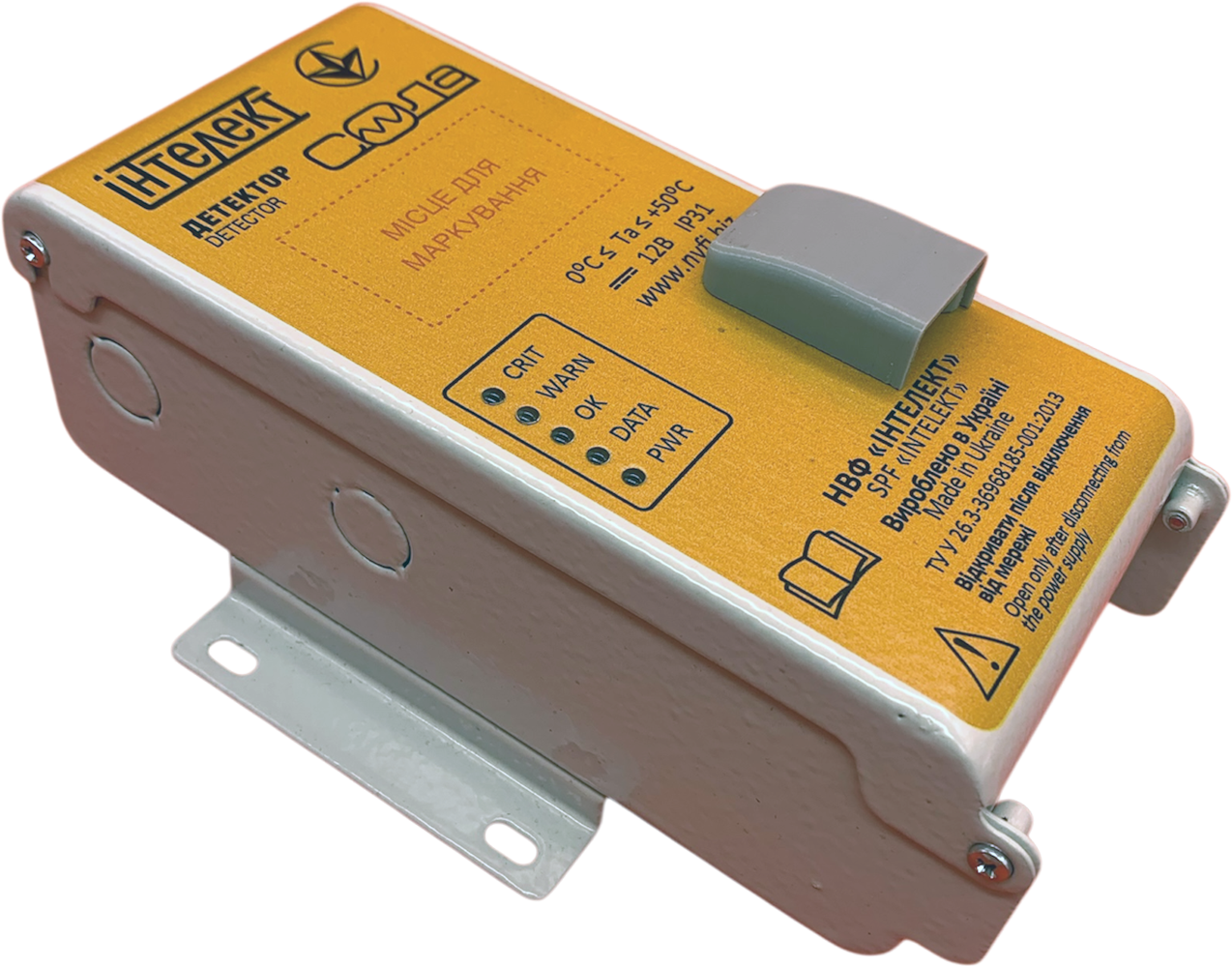

- ударостійкий металевий корпус;
- чотири кабельні вводи – зручне підключення наступних детекторів послідовно;
- селективна оптична індикація стану за допомогою LED;
- зв’язок, керування та передача інформації до керівного пристрою через порт стандарту RS-485;
Технічні характеристики
| Корпус | металевий ІР31 |
| Напруга живлення, В: | 12±20% |
| Струм споживання, не більш, мА: | 500 |
| Інтерфейс для зв'язку з зовнішніми пристроями | RS485 (протокол обміну DCON/MODBUS RTU) |
| Температурний режим роботи, °С: | 0…+50 |
| Розміри | 174х112х85 |
Сенсори вимірюваної речовини або параметра
ppm (англ. parts per million) або мільйо́нна ча́стка - одиниця вимірювання концентрації та інших відносних величин, аналогічна за змістом відсотку або проміле, та являє собою одну мільйонну частку.
Щоб отримати % об’єму треба поділи на 10 000.
- 500 ppm = 0,05% об’ємних
- 10 000 ppm = 1% об’ємних
- 50 000 ppm = 5% об’ємних
- 12 500 ppm = 1,25% об’ємних
Нижньої концентраційна межа поширення полум’я (нижня межа вибуховості) НКМПП/LEL (англ. lower limit of explosibility) — мінімальна об'ємна концентрація горючого вуглеводневого газу в газоповітряній суміші, за якої подальше зменшення її робить суміш невибуховою під дією джерела запалювання (підвищення температури). НКМПП характеризується кількістю газу, достатньою для нормального перебігу реакції горіння.
Грани́чно допусти́ма концентра́ція ГДК/TLV (англ. threshold limit value) — показник безпечного рівня вмісту шкідливих речовин у довкіллі, максимальна кількість шкідливої речовини в одиниці об'єму або маси у водному, повітряному чи ґрунтовому середовищах, що майже не впливає на здоров'я людини.
TLV-TWA (Threshold limit value − time-weighted average) - верхня межа допустимого середнього впливу протягом 8 годин на день, 40 годин на тиждень.
TLV-STEL (Threshold limit value − short-term exposure limit) - 15-хвилинна експозиція TWA, яку не можна перевищувати в будь-який час протягом робочого дня, навіть якщо 8-годинна TWA знаходиться в межах TLV-TWA.
STEL визначає 15-хвилинну межу дії TWA. Середня дія за 15-хвилинний період не повинна перевищувати значення STEL.
Для STEL діють три правила:
- тривалість дії STEL не повинна перевищувати 15 хвилин.
- вплив STEL не повинен повторюватися більше чотирьох разів на день.
- між послідовними впливами STEL має бути щонайменше 1 години.
| Речовина/властивість | Код | Модуль сенсора | Стандартні пороги тривоги | Примітка |
|---|---|---|---|---|
| ацетилен (acetylene) | 04.004-БДС C₂H₂ | INT.e001 | ||
| аміак (ammonia) | 04.004-БДС NH₃ | INT.e001 | ||
| вуглекислий газ (carbon dioxide) | 04.004-БДС CO₂ | INT.e003 | 27000ppm, 30000ppm | контроль підвищення у повітрі вмісту вуглекислого газу концентрація двоокису вуглецю до 3 % |
| чадний газ (carbon monoxide) | 04.004-БДС CO | INT.e001 | ||
| хлор (chlorine) | 04.004-БДС Cl₂ | INT.e001 | ||
| діоксид хлору (chlorine dioxide) | 04.004-БДС ClO₂ | INT.e001 | ||
| оксид етилену (ethylene oxide) | 04.004-БДС C₂H₄O | INT.e001 | ||
| водень (hydrogen) | 04.004-БДС H₂ | INT.e001 | ||
| хлороводень (hydrogen chloride) | 04.004-БДС HCl | INT.e001 | ||
| сірководень (hydrogen sulfide) | 04.004-БДС H₂S | INT.e001 | ||
| скраплений нафтовий газ (liquefied petroleum gas) | 04.004-БДС LPG | INT.e001 | ||
| метан (methane) | 04.004-БДС CH₄ | INT.e001 | 5000ppm, 10000ppm | НКМПП метану становить 5 – 15% об’ємних у повітрі. Нормативний контроль довибухових концентрацій газу складає 20% НКМПП (1% об'єму) |
| діоксид азоту (nitrogen dioxide) | 04.004-БДС NO₂ | INT.e001 | ||
| органічні сполуки (organic compounds) | 04.004-БДС org | INT.e001 | ||
| кисень (oxygen) | 04.004-БДС O₂ | INT.e001 | ||
| озон (ozone) | 04.004-БДС O₃ | INT.e001 | ||
| холодоагент (refrigerant) R32 | 04.004-БДС R32 | INT.e001 | ||
| холодоагент (refrigerant) R410A | 04.004-БДС R410A | INT.e001 | ||
| діоксид сірки (sulfur dioxide) | 04.004-БДС SO₂ | INT.e001 | ||
| гексафторид сірки (sulfur hexafluoride) | 04.004-БДС SF₆ | INT.e001 | ||
| якість повітря (IAQ) | 04.004-БДС IAQ | INT.e002 | 200 IAQ, 250 IAQ | |
| температура (temperature) | 10, 30 град.С | Контроль меж комфортної для людини температури (не нижче +10°С, не вище +30°С) | ||
| вологість (humidity) | ||||
| Атмосферний тиск(Pressure) |

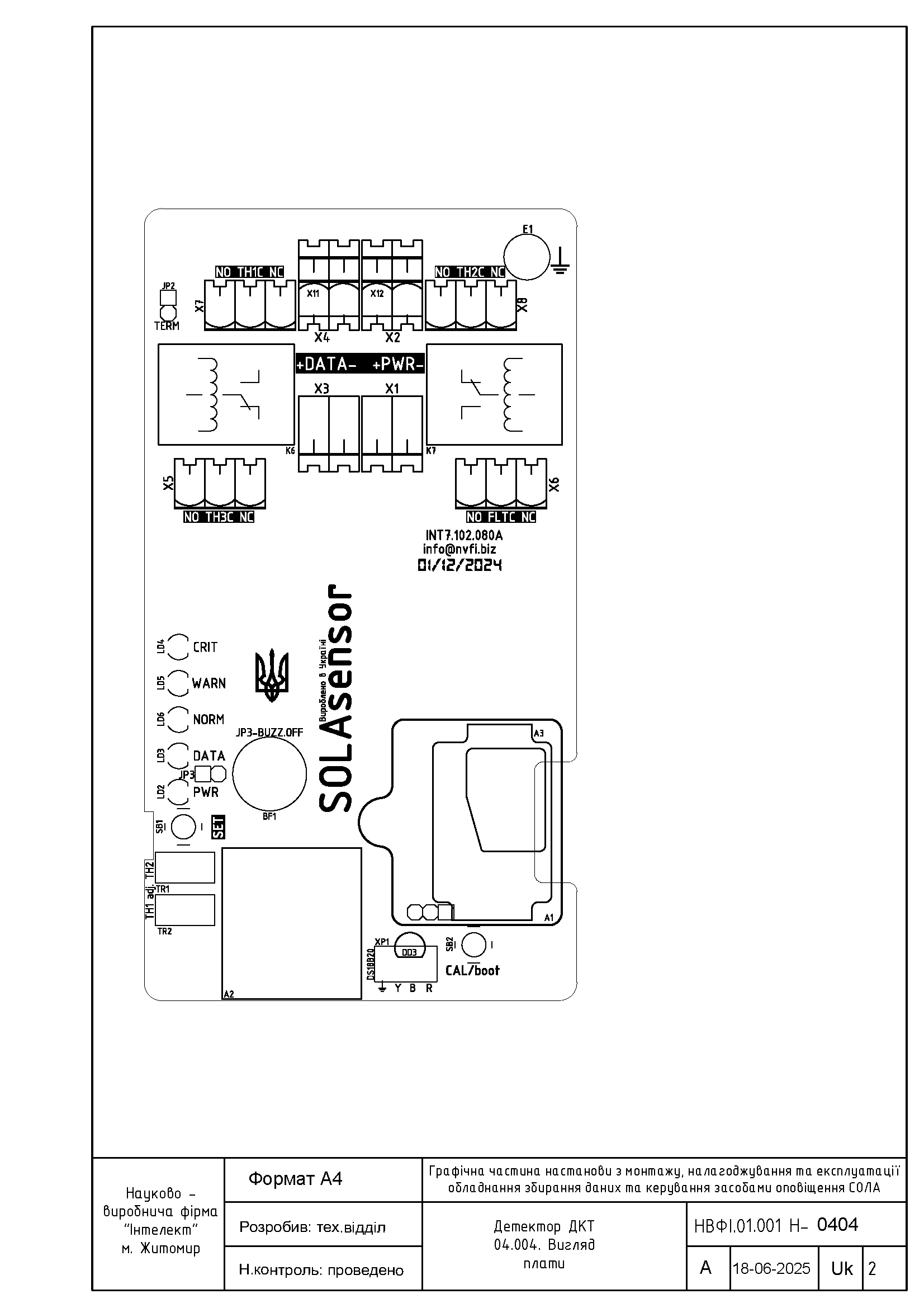

Вказівки щодо підключення
Робоче положення вертикальне, вимірювальною повітрозабірником донизу.
Налаштування детекторів проводиться згідно настанови НВФІ.01.001.1 Н
Підключення детекторів БДС 04.004 аналогічно підключенню датчиків Варта 1-03.14.
