ПАСПОРТ

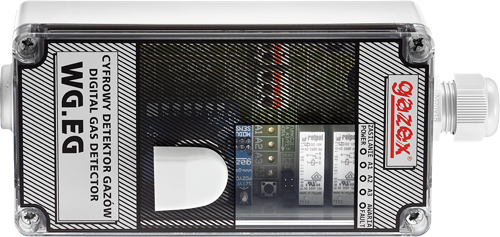

Датчик GAZEX

Цифрові газові детектори GAZEX призначені для безперервного моніторингу параметрів повітряного середовища на наявність горючих і токсичних газів (і кисню). Детектори оснащені двома попередньо встановленими порогами концентрації для сигналізації. Детектори використовуються у небезпечних місцях (відповідно до Директиви ATEX).

Технічні характеристики

ppm (англ. parts per million) або мільйо́нна ча́стка - одиниця вимірювання концентрації та інших відносних величин, аналогічна за змістом відсотку або проміле, та являє собою одну мільйонну частку.
Щоб отримати % об’єму треба поділи на 10 000.

500 ppm = 0,05% об’ємних
10 000 ppm = 1% об’ємних
50 000 ppm = 5% об’ємних
12 500 ppm = 1,25% об’ємних

Нижньої концентраційна межа поширення полум’я (нижня межа вибуховості) НКМПП/LEL (англ. lower limit of explosibility) — мінімальна об'ємна концентрація горючого вуглеводневого газу в газоповітряній суміші, за якої подальше зменшення її робить суміш невибуховою під дією джерела запалювання (підвищення температури). НКМПП характеризується кількістю газу, достатньою для нормального перебігу реакції горіння.

Грани́чно допусти́ма концентра́ція ГДК/TLV (англ. threshold limit value) — показник безпечного рівня вмісту шкідливих речовин у довкіллі, максимальна кількість шкідливої речовини в одиниці об'єму або маси у водному, повітряному чи ґрунтовому середовищах, що майже не впливає на здоров'я людини.

TLV-TWA (Threshold limit value − time-weighted average) - верхня межа допустимого середнього впливу протягом 8 годин на день, 40 годин на тиждень.

TLV-STEL (Threshold limit value − short-term exposure limit) - 15-хвилинна експозиція TWA, яку не можна перевищувати в будь-який час протягом робочого дня, навіть якщо 8-годинна TWA знаходиться в межах TLV-TWA.

STEL визначає 15-хвилинну межу дії TWA. Середня дія за 15-хвилинний період не повинна перевищувати значення STEL.

Для STEL діють три правила:

тривалість дії STEL не повинна перевищувати 15 хвилин.
вплив STEL не повинен повторюватися більше чотирьох разів на день.
між послідовними впливами STEL має бути щонайменше 1 години.

Вигляд	Модель	Модуль сенсора	Стандартні пороги тривоги або діапазон вимірювання
Метан (CH₄)
	DG-12/N	MS-12/N Напівпровідник	10/30 %НМВ
	DG-14/N	MS-14/N Напівпровідник	10/30 %НМВ
	DG-1KL/N	МС-1КЛ/Н Каталітичний	10/30 %НМВ
	DG-1KL4/N	MS-1KL4/N Каталітичний	10/30 %НМВ
	DG-1R2/N	MS-1R2/N Інфрачервоний	10/30 %НМВ
	DG-14.EN	MS-14.EG-EN Напівпровідник	10/30/(50) %НМВ
Зріджений нафтовий газ (LPG)
	DG-15/N	MS-15/N Напівпровідник	10/30 %НМВ
	DG-1KL5/N	MS-1KL5/N Каталітичний	10/30 %НМВ
	DG-1R5/N	MS-1R5/N Інфрачервоний	10/30 %НМВ
	DG-15.EN	MS-15.EG-EN Напівпровідник	10/30/(50) %НМВ
Чадний газ (CO)
	DG-22/NL	MS-22/NL Напівпровідник	20/100 ppm
	DG-2E/N	MS-2E/N Електрохімічний	20/100 ppm
	DG-22.EN	MS-22.EG-EN Напівпровідник	20/100/(300) ppm
Органічні сполуки
	DG-31/N	MS-31/N Напівпровідник	20/40 %НМВ
	DG-3R/N	МС-3Р/Н Інфрачервоний	20/40 %НМВ
	DEX-A31/N	MS-31/N-X Напівпровідник	20/40 %НМВ
Аміак (NH₃)
	DG-41/N	MS-41/N Напівпровідник	00/1500 ppm
	DG-4E/N	MS-4E/N Електрохімічний	500/800 ppm (705/1128 мг/м³)
	DG-4E/N1	MS-4E/N1 Електрохімічний	20/40 ( TWA / STEL ) ppm
	DG-4E/N2	MS-4E/N2 Електрохімічний	20/40 ( TWA / STEL ) ppm
	DEX-P4E/N	MS-P4E/N-X Електрохімічний	500 ÷ 1000 ppm (705 ÷ 1410 мг/м³)
Гідрофторвуглець (R410A) або гідрофторвуглець (R32)
	DG-61/N	MS-61/N Напівпровідник	1000/2000 ppm
	DG-6R7/N	MS-6R7/N Інфрачервоний	500/1500 ppm
	DG-61.EN	MS-61.EG Напівпровідник	1000/2000/(2500) ppm
Ацетилен (C₂H₂) або водень (H₂)
	DG-71/N	MS-71/N Напівпровідник	10/30 %НМВ
Гідроген (H₂)
	DG-73/N	MS-73/N Напівпровідник	10/30 %НМВ
	DG-7KL3/N	MS-7KL3/N Каталітичний	10/30 %НМВ
	DG-7E/N	MS-7E/N Електрохімічний	500/800 ppm
Хлор (Cl₂)
	DG-0E.CL2/N	MS-0E.CL2/N Електрохімічний	1/3 ppm
Діоксид хлору (ClO₂)
	DG-0E.CLO2/N	MS-0E.CLO2/N Електрохімічний	0,1/0,3 ( TWA / STEL ) ppm
Етиленоксид (C₂H₄O)
	DG-0E.ETO/N	MS-0E.ETO/N Електрохімічний	2/5 ppm
Хлористий водень (HCl)
	DG-0E.HCL/N	MS-0E.HCL/N Електрохімічний	3,4/6,8 ( TWA / STEL ) ppm
Діоксид азоту (NO₂)
	DG-0E.NO2/N	MS-0E.NO2/N Електрохімічний	1/3 ppm
Озон (O 3 )
	DG-0E.O3/N	MS-0E.O3/N Електрохімічний	0,2/0,3 ppm
Діоксид сірки (SO₂)
	DG-0E.SO2/N	MS-0E.SO2/N Електрохімічний	0,5/1 ( TWA / STEL) ppm
Сірководень (H₂S)
	DG-5E/N	MS-5E/N Електрохімічний	5/10 ( TWA / STEL) ppm
Кисень (O₂)
	DG-9E5/N	MS-9E5/N Електрохімічний	19/18 %v/v
Гексафторид сірки (SF₆)
	DG-6R7/N-SF6	MS-6R7/N-SF6 Інфрачервоний	500/1500 ppm
Вуглекислий газ (CO₂)
	DG-8R/N	МС-8Р/Н Інфрачервоний	0,5/1,5 %v/v
	DG-8R8/N	MS-8R8/N Інфрачервоний	0,5/1,5 %v/v
	WG-8R8.EG/A	MS-8R8.EG Інфрачервоний	1000/1400/1800 ppm
	DG-8R8.EN	MS-8R8.EG-EN Інфрачервоний	0,5/1,5/(2) %v/v

Загальний опис та вказівки щодо підключення

Цифрові газові детектори WG.EG призначені для безперервного моніторингу параметрів повітряного середовища. При перевищенні заданих порогових значень спрацьовує оптична сигналізація сповіщувача та контрольні виходи.

Область застосування

закриті гаражі та підземні паркінги,
станції керування транспортними засобами та майстерні,
склади, навантажувальні майданчики та логістичні центри,
захисні споруди цивільного захисту.

особливості

вбудоване мікропроцесорне управління – надійність, стабільність роботи, термокомпенсація, можливість тестування та калібрування без втручання всередину корпусу;

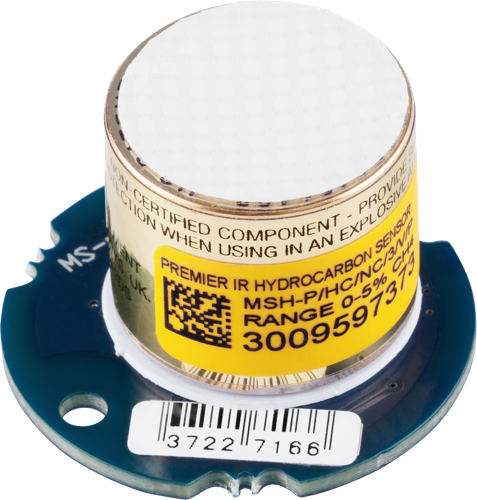

змінний сенсор ;
3 пороги тривоги, у т.ч. "Несправність"

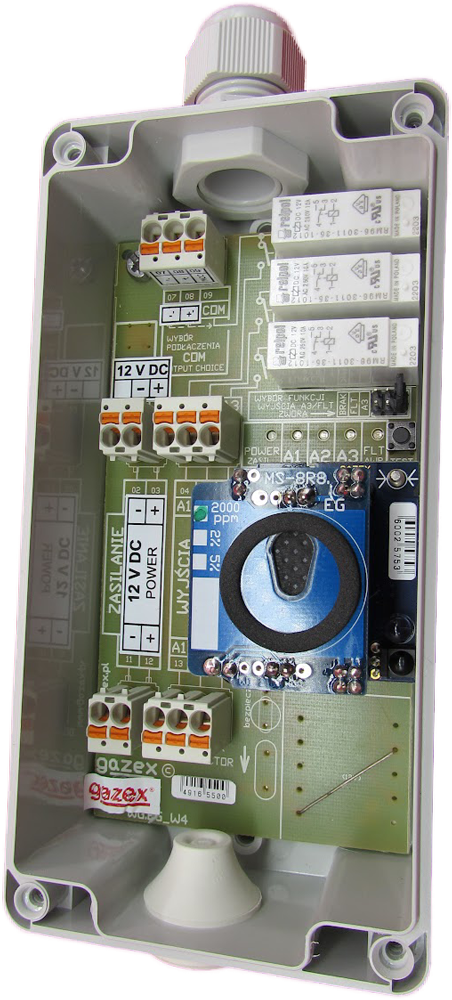

Вказівки щодо підключення

Датчики необхідно встановлюватися за межами вибухонебезпечних зонах головкою датчика донизу.

Всі монтажні роботи необхідно проводити при відключеному живленні датчика. Для монтажу застосувати кабель круглого перерізу з зовнішнім діаметром від 4 мм до 9 мм. Жили кабелю повинні бути опаяні та введені в клемник до упору ізоляції жили.

При зовнішньому прокладанні кабельних ліній використовуються пластмасові короба (гофрорукави), які не підтримують горіння.

Кришку датчика, яка знімалася при монтажі, необхідно встановити на місце і звернути увагу на її повне притискання до корпусу датчика. Провести пломбування, за необхідністю.

Гарантійні зобов'язання

Постачальник гарантує працездатність пристрою при дотриманні власником умов транспортування, зберігання, монтування, налагоджування та експлуатування, викладених у настановах заводу-виробника, що розміщені на сайтах www.nvfi.biz та www.gazex.com

Гарантійний строк експлуатації пристрою становить 12 місяців від дня впровадження в експлуатацію, але не може перевищувати більше ніж 24 місяців від дати продажу кінцевому споживачу, що вказується у паспорті на товар, та 30 місяців з дати виготовлення. Протягом гарантійного терміну споживач має право на безкоштовний ремонт пристрою.

В поняття гарантійного (безкоштовного) ремонту не входять операції пов’язані з:

переконфігурацією (внесення змін або заміна програмного забезпечення) товару;
монтажем/демонтажем пристрою;
доставкою (транспортуванням, пересилкою) пристрою з/до постачальника;
виконання операцій технічного обслуговування;

Гарантійні зобов’язання не розповсюджується на таки випадки (далі негарантійні) :

при механічних ушкодження або дії агресивних речовин на пристрій або його частини;
внесення технічних змін у пристрій, а також інших дій користувача, сторонніх осіб, що не мають повноважень на проведення ремонту;
у разі дії атмосферних розрядів чи перевантажень в мережі живлення.

Гарантійний ремонт виконується тільки постачальником або офіційними представниками заводу-виробника.

Монтаж, налагоджування та експлуатація

Монтаж, налагоджування та технічне обслуговування проводиться кваліфікованими фахівцями відповідно до настанов заводу-виробника, що розміщені на сайтах www.nvfi.biz та www.gazex.com.

Експлуатація повинна виконуватися кваліфікованими фахівцями із технічного персоналу, що пройшли навчання.
