ПАСПОРТ
t011

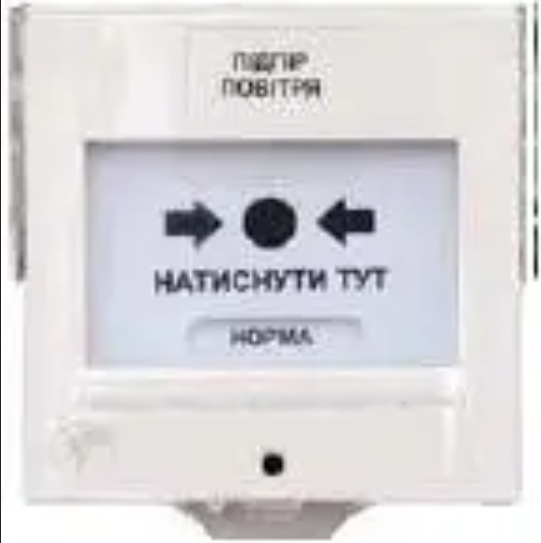

Ручний сповіщувач призначений для ручного включення/виключення сигналів в системах управління пожежогасінням і димовидаленням, а також в інших системах автоматики.
Призначення та відомості про сертифікацію
Ручний сповіщувач (РС) призначений для ручного включення/виключення сигналів в системах управління пожежогасінням і димовидаленням, а також в інших системах автоматики
РС призначений для експлуатації всередині приміщень та поза приміщеннями в місцях, ізольованих від потрапляння на неї вологи, за температури навколишнього повітря від мінус 10°С до плюс 50°С і атмосферному тиску від 84 кПа до 107 кПа.
Режим роботи кнопки цілодобовий безперервний.
РС відповідає вимогам ДСТУ EN 54-11: 2004 (Системи пожежної сигналізації - Частина 11. Сповіщувачі пожежні ручні). РС має білий колір корпусу та напис.
Відповідає технічним вимогам АКПИ.425211.000ТТ і вимогам Технічного регламенту з електромагнітної сумісності обладнання.
Технічні характеристики
| Живлення | 10...30 В постійного струму |
| Струм споживання в черговому режимі | відсутній |
| Струм споживання в режимі «Включено» U=12В | до 4 мА |
| Габаритні розміри, мм | 107 × 86 × 48 |
| Маса в зборі, кг | не більша 0,2 |
| Ступінь захисту оболонки за IEC 60529(тип 1) | IP-41 |
| Ступінь захисту оболонки за IEC 60529(тип 2) | IP-54 |
| Колір корпусу | білий |
Будова та монтаж кнопки
Конструктивно кнопка складається з трьох основних частин:
1 - пластмасового роз'ємного корпусу самої кнопки, в якому розміщена плата з компонентами. На лицьовій стороні корпусу розміщені панель управління кнопкою «→ ● ←» і змінюване інформаційне табло, що з'являється при переведенні кнопки в режим «Включено». На задній стороні корпусу кнопки розташовані марковані контактні колодки для підключення проводів шлейфа;
2 - розетки з гермовводами.

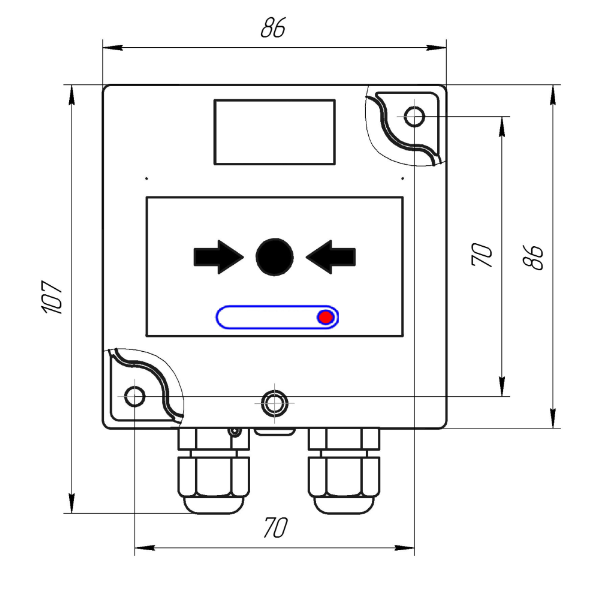

Габаритні та установочні розміри кнопки (ІР-54) без захисної кришки
3 - прозорої захисної кришки, що запобігає несанкціонованим діям. На корпусі і захисній кришці кнопки передбачені отвори для пломбування кнопки.
У кнопках режим «Включено» додатково відображається світлодіодом, що світиться.

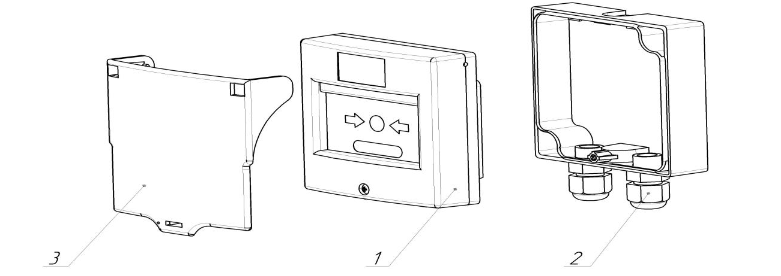

Будова кнопки (ІР-54)
Встановлення кнопки
-
Відкрити захисну кришку.
-
На передній панелі кнопки відкрутити гвинт-саморіз кріплення корпусу кнопки до розетки.
-
Від'єднати корпус кнопки від розетки.
-
Закріпити розетку на місці установки кнопки.
-
Через отвори гермовводів розетки підвести вхідний і вихідний шлейфи.
-
Приєднати їх до контактних клем кнопки згідно з проектною документацією і схеми.

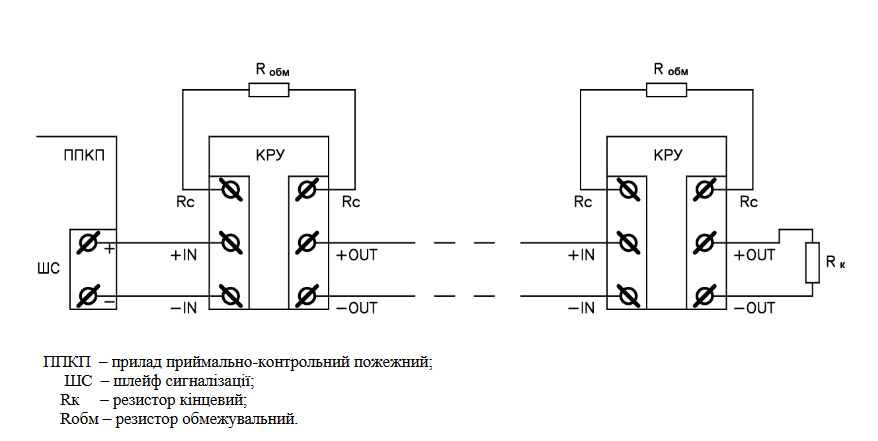

Схема підключення кнопок ручного управління
- Встановити корпус кнопки в розетку і закріпити його, закрутивши гвинт саморіз на передній панелі.
- Закрити захисну кришку.
Відстань від кнопки до перемикачів електричних апаратів установлюють не менше ніж 0,5 м; до обладнання, що не містить небезпечних чинників, - 1,5 м, а до обладнання з небезпечними чинниками - 5 м.
Рівень освітленості у місцях встановлення кнопок та знаків, що вказують на місця їх розташування, має бути не менше ніж 10 лк.
У разі розташування кнопки поза приміщеннями кнопка встановлюється під захисним кожухом.
Для кнопки встановлюється інформаційна табличка.
Робота з кнопкою
Внутрішній механізм кнопки забезпечує два фіксованих режими її роботи – режим «Черговий» і режим «Включено».

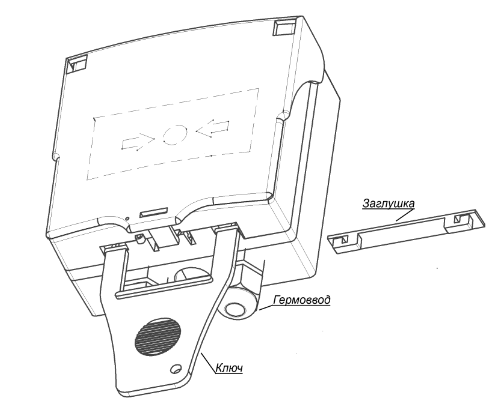

Для переведення кнопки в режим «Черговий» необхідно вставити ключ, що додається в комплекті, в отвори в корпусі кнопки (попередньо знявши заглушку), натиснути його до упору і характерного клацання та появи на табло напису «НОРМА».
Переведення кнопки (ІР-54) в режим «Включено»
Для переведення кнопки в режим «Включено» необхідно відкрити захисну кришку і натиснути на передню панель «→ ● ←». Відбудеться фіксація кнопки в даному режимі з появою на інформаційному табло напису відповідно до виконання.
Cхеми підключення
