Науково-виробнича фірма "Інтелект"
10003, м. Житомир, вул. Ольжича 24 к.3
www.nvfi.biz, info@nvfi.biz
ПАСПОРТ

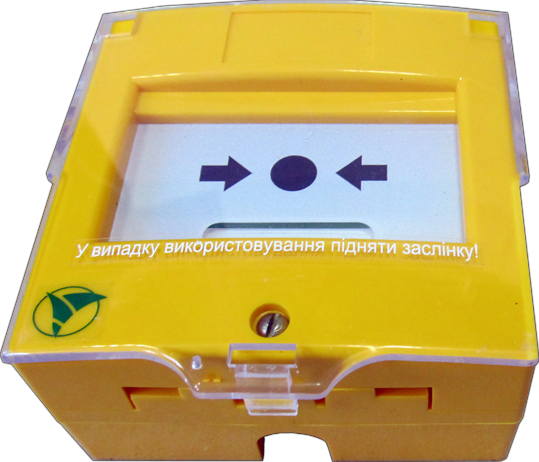

t010
Ручний сповіщувач використовується як обладнання систем раннього виявлення НС та оповіщення (СРВНСО) для сповіщення про виявлення обслуговуючим персоналом небезпеки виникнення НС.
Призначення та відомості про сертифікацію
Ручний сповіщувач (далі кнопка) - це кнопка ручного керування, що забезпечує сповіщення про виявлення обслуговуючим персоналом небезпеки виникнення НС шляхом включення/виключення.
Ручні сповіщувачі використовуються у якості додаткового джерела первинної інформації, що повинні встановлюватись на висоті 1,4 ± 0,2 м біля основних виходів з потенційно небезпечної дільниці, складу, цеху. п. 5.2.11 ДБН В.2.5-76:2014
Кнопка призначена для експлуатації всередині приміщень та поза приміщеннями в місцях, ізольованих від потрапляння на неї вологи, за температури навколишнього повітря від мінус 10°С до плюс 50°С і атмосферному тиску від 84 кПа до 107 кПа.
Режим роботи кнопки цілодобовий безперервний.
Кнопка відповідає вимогам ДСТУ EN 54-11: 2004 (Системи пожежної сигналізації - Частина 11. Сповіщувачі пожежні ручні).
Відповідає технічним вимогам АКПИ.425211.000ТТ і вимогам Технічного регламенту з електромагнітної сумісності обладнання.
Технічні характеристики
| Живлення | 10...30 В постійного струму |
| Струм споживання в черговому режимі | відсутній |
| Струм споживання в режимі «Включено» U=12В | до 4 мА |
| Габаритні розміри, мм | 107 × 86 × 48 |
| Маса в зборі, кг | не більша 0,2 |
| Ступінь захисту оболонки за IEC 60529(тип 1) | IP-41 |
| Ступінь захисту оболонки за IEC 60529(тип 2) | IP-54 |
| Колір корпусу | жовтий |
Будова та монтаж кнопки
Конструктивно кнопка складається з трьох основних частин:

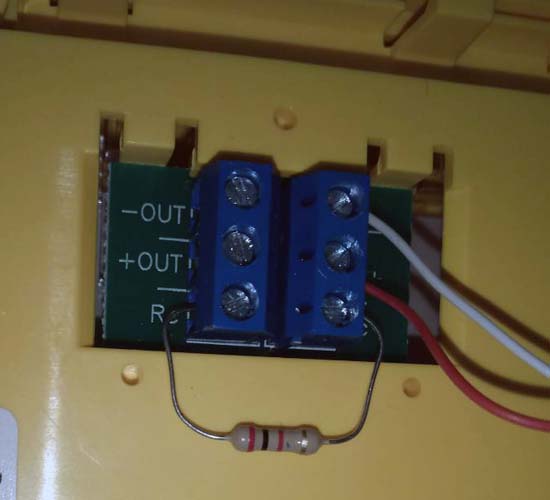

1 - пластмасового роз'ємного корпусу самої кнопки, в якому розміщена плата з компонентами. На лицьовій стороні корпусу розміщені панель управління кнопкою «→ ● ←» і змінюване інформаційне табло, що з'являється при переведенні кнопки в режим «Включено». На задній стороні корпусу кнопки розташовані марковані контактні колодки для підключення проводів шлейфа;
2 - розетки з гермовводами.

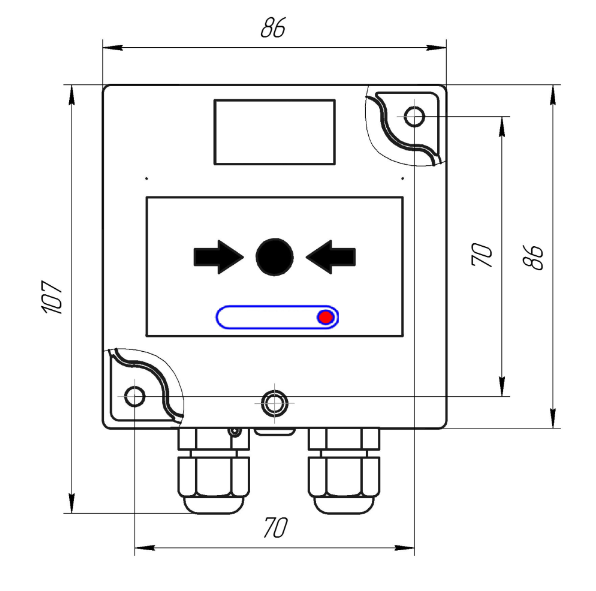

Габаритні та установочні розміри кнопки (ІР-54) без захисної кришки
3 - прозорої захисної кришки, що запобігає несанкціонованим діям. На корпусі і захисній кришці кнопки передбачені отвори для пломбування кнопки.
У кнопках режим «Включено» додатково відображається світлодіодом, що світиться.

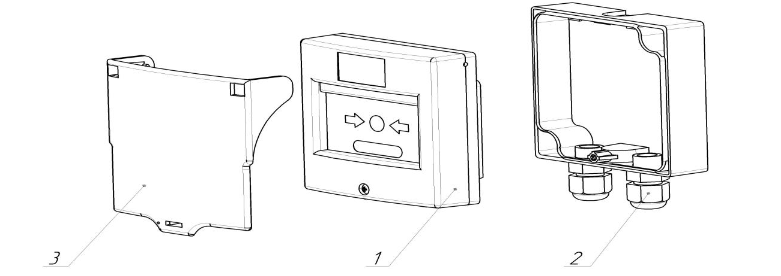

Будова кнопки (ІР-54)
Встановлення кнопки
-
Відкрити захисну кришку.
-
На передній панелі кнопки відкрутити гвинт-саморіз кріплення корпусу кнопки до розетки.
-
Від'єднати корпус кнопки від розетки.
-
Закріпити розетку на місці установки кнопки.
-
Через отвори гермовводів розетки підвести вхідний і вихідний шлейфи.
-
Приєднати їх до контактних клем кнопки згідно з проектною документацією і схеми.

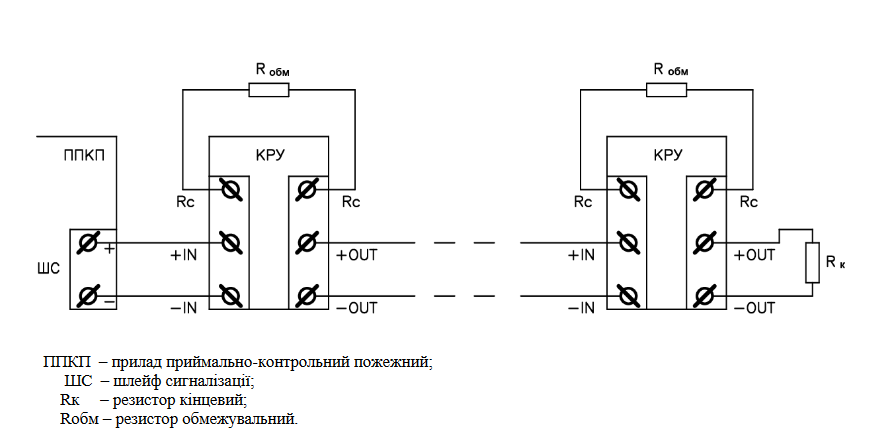

Схема підключення кнопок ручного управління
- Встановити корпус кнопки в розетку і закріпити його, закрутивши гвинт саморіз на передній панелі.
- Закрити захисну кришку.
Відстань від кнопки до перемикачів електричних апаратів установлюють не менше ніж 0,5 м; до обладнання, що не містить небезпечних чинників, - 1,5 м, а до обладнання з небезпечними чинниками - 5 м.
Рівень освітленості у місцях встановлення кнопок та знаків, що вказують на місця їх розташування, має бути не менше ніж 10 лк.

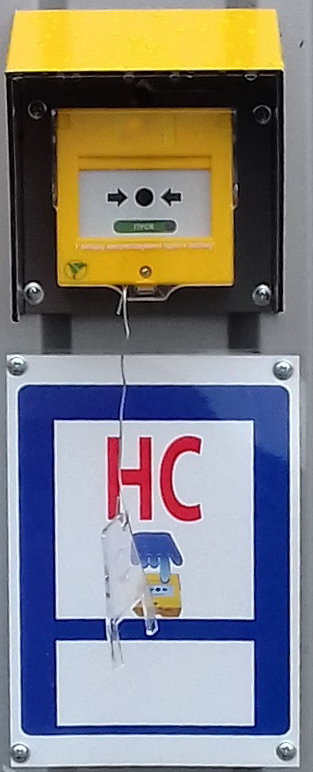

У разі розташування кнопки поза приміщеннями кнопка встановлюється під захисним кожухом.
Для кнопки встановлюється інформаційна табличка.
Робота з кнопкою
Внутрішній механізм кнопки забезпечує два фіксованих режими її роботи – режим «Черговий» і режим «Включено».

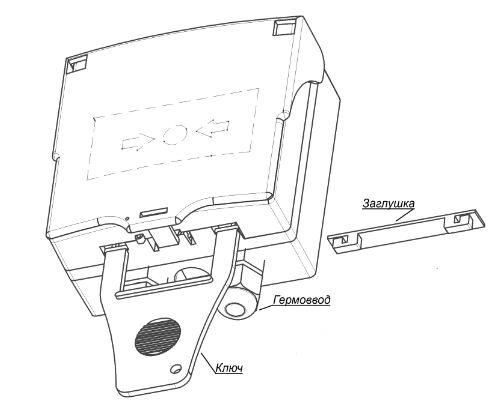

Для переведення кнопки в режим «Черговий» необхідно вставити ключ, що додається в комплекті, в отвори в корпусі кнопки (попередньо знявши заглушку), натиснути його до упору і характерного клацання та появи на табло напису «НОРМА».
Переведення кнопки (ІР-54) в режим «Включено»
Для переведення кнопки в режим «Включено» необхідно відкрити захисну кришку і натиснути на передню панель «→ ● ←». Відбудеться фіксація кнопки в даному режимі з появою на інформаційному табло напису відповідно до виконання.
Вибухозахист ручного сповіщувача
Вибухозахист ручного сповіщувача забезпечується таким видом вибухозахисту як «іскробезпечне електричне коло» (ib) за ДСТУ 7113, ГОСТ 22782.5.
Вид вибухозахисту «іскробезпечне електричне коло» забезпечується обмеженням напруги і струму в електричних колах дискретних входів контролера СОЛА до яких підключаються ручні сповіщувачі.
Обмеження напруги та струму в електричних колах дискретних входів ПЛК СОЛА забезпечується резисторами та в цілому схемотехнікою дискретних входів ПЛК.
Електричні кола ручних сповіщувачів (дискретні входи ПЛК СОЛА) забезпечують наступні параметри електричних кіл:
- напруга U˳ ≤ 12 В;
- струм короткого замикання I˳ ≤ 4 мА;
- вхідний імпеданс 3,3 кОм
Нормативне забезпечення іскробезпеки електричних кіл ручних сповіщувачів досягається дотриманням наступних вимог:
- підключенням до іскробезпечних кіл сертифікованого по вибухозахисту електрообладнання (наприклад, до модулю бар’єрного іскрозахисту), що встановлюється поза вибухонебезпечними зонами і має маркування і технічні характеристики, які відповідають маркуванню вибухозахисту і технічним характеристикам ручного сповіщувачам до іскробезпечних кіл сертифікованого по вибухозахисту електрообладнання (наприклад, до модулю бар’єрного іскрозахисту), що встановлюється поза вибухонебезпечними зонами і має маркування та технічні характеристики, які відповідають маркуванню вибухозахисту і технічним характеристикам ручного сповіщувача;
- відсутністю в ручному сповіщувачі власного джерела струму, індуктивності і ємності;
- наявністю маркування «1ExibIICT5 X».
Cхеми підключення
